103-700EL-1000 | Bộ truyền động 103-700EL-1000 | KINETROL 103-700EL-1000 | KINETROL-VIỆT NAM

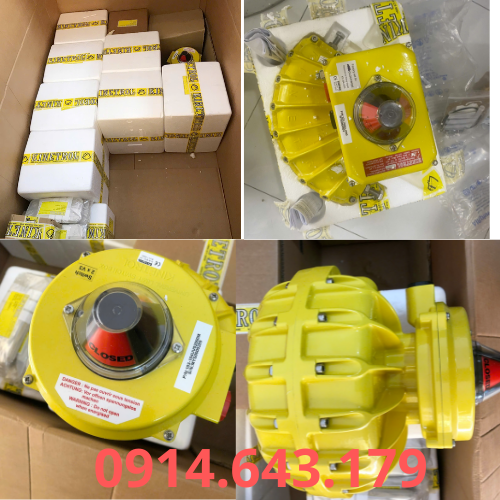

103-700EL-1000 là bộ truyền động khí nén (Pneumatic Rotary Actuator) tích hợp bộ định vị điện-khí nén EL Positioner của hãng Kinetrol (Vương quốc Anh). Thiết bị được thiết kế để điều khiển chính xác các van quay 90° như van bi, van bướm trong các hệ thống tự động hóa công nghiệp.
Đặc điểm nổi bật
- Bộ truyền động Model 10 tích hợp EL Positioner.
- Điều khiển tuyến tính bằng tín hiệu 4–20 mA.
- Góc quay tiêu chuẩn 90°, có thể điều chỉnh trong khoảng 78° đến 100°.
- Độ chính xác định vị cao, phản hồi nhanh và vận hành ổn định.
- Thiết kế rack & pinion dạng cánh gạt (vane actuator) độc quyền của Kinetrol giúp giảm ma sát, tăng tuổi thọ và hạn chế bảo trì.
- Hỗ trợ truyền tín hiệu vị trí (Angle Retransmit) để giám sát trạng thái van từ hệ thống điều khiển.
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Model | 103-700EL-1000 |
| Hãng | Kinetrol |
| Loại thiết bị | Pneumatic Rotary Actuator + EL Positioner |
| Tín hiệu điều khiển | 4–20 mA |
| Áp suất khí cấp | 3.5 – 7 bar (50–100 psi) |
| Mô-men xoắn cực đại | 416 Nm tại 7 bar |
| Góc quay | 78° – 100° (điều chỉnh được) |
| Lưu lượng khí | 93 L/min @ 5.5 bar |
| Cấp bảo vệ | IP65 / NEMA 4X |
| Nhiệt độ làm việc | -20 °C đến +70 °C |
| Vật liệu vỏ | Hợp kim kẽm, các chi tiết chịu mài mòn bằng thép không gỉ |
| Trọng lượng actuator | Khoảng 5.4 kg |
| Trọng lượng EL Positioner | Khoảng 2.95 kg |
Ứng dụng
103-700EL-1000 được sử dụng rộng rãi trong:
- Nhà máy dầu khí.
- Nhà máy hóa chất.
- Hệ thống xử lý nước và nước thải.
- Nhà máy điện.
- Ngành thực phẩm và đồ uống.
- Công nghiệp giấy, xi măng, thép và các dây chuyền tự động hóa.
Ưu điểm
- Điều khiển vị trí van chính xác bằng tín hiệu 4–20 mA.
- Không cần nguồn điện riêng cho bộ định vị (loop-powered).
- Độ lặp lại và độ ổn định cao.
- Kết cấu kín, chống bụi và chống nước theo chuẩn IP65.
- Tuổi thọ cao, chi phí bảo trì thấp.
- Dễ dàng tích hợp với PLC, DCS và các hệ thống điều khiển công nghiệp
