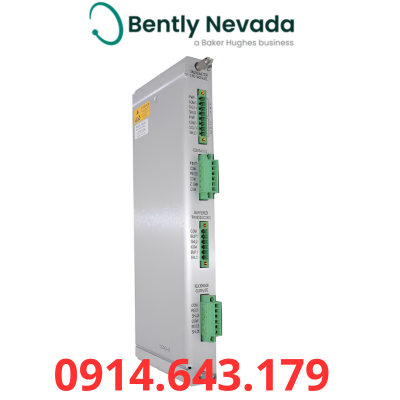

Bently Nevada 133442-01 – Tachometer I/O Module With Internal Terminations

1. Giới thiệu Bently Nevada 133442-01

Bently Nevada 133442-01 là mô-đun đầu vào/đầu ra (I/O Module with Internal Terminations) thuộc hệ thống giám sát và bảo vệ máy móc Bently Nevada 3500 của Baker Hughes. Sản phẩm được sử dụng cùng cấu hình giám sát tốc độ 3500/50M Tachometer, đóng vai trò giao tiếp tín hiệu giữa cảm biến tốc độ và hệ thống giám sát máy quay công nghiệp.

Trong các nhà máy điện, dầu khí, hóa chất và công nghiệp chế biến, việc theo dõi tốc độ quay của turbine, máy nén, động cơ và máy phát điện có ý nghĩa quan trọng đối với độ tin cậy vận hành. Những biến động tốc độ bất thường, mất tín hiệu cảm biến hoặc hiện tượng quay ngược có thể ảnh hưởng đến quá trình vận hành và yêu cầu bảo vệ của thiết bị.

Mô-đun 133442-01 cung cấp giao diện kết nối tín hiệu cảm biến cho hệ thống 3500/50M. Tùy loại cảm biến và cấu hình hệ thống, tín hiệu có thể đến từ đầu dò tiệm cận (proximity probe) hoặc cảm biến từ tính (magnetic pickup). Dữ liệu sau đó được mô-đun giám sát tốc độ xử lý để phục vụ theo dõi tốc độ quay, gia tốc rotor và các chức năng giám sát liên quan.

Một đặc điểm đáng chú ý của 133442-01 là thiết kế Internal Terminations, tức đầu nối được bố trí trực tiếp trên mô-đun I/O. Cấu trúc này hỗ trợ kết nối tín hiệu tại vị trí lắp đặt phía sau rack, đồng thời giúp kỹ thuật viên thuận tiện hơn khi kiểm tra hệ thống dây dẫn và bảo trì thiết bị.

Khi được kết hợp với mô-đun 3500/50M và các cảm biến tương thích, 133442-01 góp phần xây dựng hệ thống giám sát tốc độ cho các thiết bị quay quan trọng. Việc lựa chọn và thay thế sản phẩm cần dựa trên mã linh kiện, loại đầu nối, cấu hình I/O và yêu cầu tương thích của hệ thống hiện hữu.

2. Đặc điểm nổi bật của Bently Nevada 133442-01

2.1. Giao tiếp tín hiệu cảm biến tốc độ

133442-01 được sử dụng làm giao diện I/O cho cấu hình giám sát tốc độ Bently Nevada 3500/50M. Mô-đun hỗ trợ kết nối tín hiệu đầu vào từ các cảm biến tương thích để hệ thống thực hiện chức năng đo và giám sát tốc độ quay.

Tùy ứng dụng, nguồn tín hiệu có thể là cảm biến tiệm cận hoặc cảm biến từ tính. Việc lựa chọn cảm biến phải căn cứ vào nguyên lý hoạt động, biên độ tín hiệu, tần số đầu vào và yêu cầu lắp đặt thực tế.

2.2. Thiết kế Internal Terminations

Thiết kế đầu nối nội bộ cho phép đấu nối tín hiệu trực tiếp tại mô-đun theo sơ đồ chân do nhà sản xuất quy định.

Ưu điểm của cấu trúc này là giúp bố trí dây dẫn rõ ràng, thuận tiện cho công tác kiểm tra kết nối và bảo trì. Tuy nhiên, phiên bản Internal Terminations không nên được thay thế trực tiếp bằng phiên bản External Terminations nếu chưa xác nhận tính tương thích về đầu nối, dây cáp và cấu hình hệ thống.

2.3. Hỗ trợ hệ thống giám sát tốc độ 3500/50M

Mô-đun I/O 133442-01 được sử dụng cùng 3500/50M Tachometer Monitor. Mô-đun 3500/50M đảm nhiệm chức năng xử lý dữ liệu tốc độ và cung cấp các chức năng giám sát theo cấu hình.

Các chức năng có thể bao gồm giám sát tốc độ quay, phát hiện tốc độ bằng không, giám sát gia tốc rotor, phát hiện chiều quay ngược và cảnh báo theo ngưỡng tốc độ.

Khả năng thực hiện từng chức năng phụ thuộc vào loại kênh, cảm biến, tham số cấu hình và phiên bản mô-đun giám sát được sử dụng.

2.4. Phù hợp với hệ thống bảo vệ máy quay

133442-01 là một thành phần trong kiến trúc Bently Nevada 3500, nền tảng được sử dụng để giám sát và bảo vệ các máy móc công nghiệp quan trọng.

Khi tích hợp đúng cấu hình, tín hiệu tốc độ cung cấp thông tin cho việc giám sát vận hành và thực hiện các logic cảnh báo hoặc bảo vệ liên quan. Mô-đun I/O riêng lẻ không thay thế chức năng xử lý, thiết lập ngưỡng và logic bảo vệ của toàn hệ thống.

2.5. Hỗ trợ bảo trì và thay thế linh kiện

Đối với các nhà máy đang sử dụng hệ thống Bently Nevada 3500, việc xác định đúng mã 133442-01 giúp quá trình thay thế linh kiện được thực hiện theo cấu hình hiện hữu.

Trước khi lắp đặt, cần đối chiếu mã sản phẩm, phiên bản phần cứng, sơ đồ đầu nối, loại cảm biến và yêu cầu tương thích của mô-đun 3500/50M. Sau khi thay thế, nên kiểm tra tín hiệu đầu vào, trạng thái chẩn đoán và chức năng giám sát trước khi đưa thiết bị trở lại vận hành.

3. Thông số kỹ thuật Bently Nevada 133442-01

Thông số	Mô tả
Thương hiệu	Bently Nevada
Tập đoàn	Baker Hughes
Mã sản phẩm	133442-01
Dòng hệ thống	Bently Nevada 3500
Loại thiết bị	Tachometer I/O Module
Kiểu đầu nối	Internal Terminations
Mô-đun giám sát sử dụng cùng	3500/50M Tachometer Monitor
Chức năng chính	Giao tiếp tín hiệu cảm biến tốc độ
Loại cảm biến tương thích	Proximity probe hoặc magnetic pickup, tùy cấu hình
Số tín hiệu đầu vào	Hỗ trợ tối đa hai tín hiệu transducer theo cấu hình 3500/50M
Dải tín hiệu đầu vào tham khảo	+10 V đến -24 V
Trở kháng đầu vào	Phụ thuộc phiên bản cấu hình và loại mạch đầu vào
Vị trí lắp đặt	Phía sau rack Bently Nevada 3500
Ứng dụng	Giám sát tốc độ và các thông số liên quan đến chuyển động quay

Lưu ý: Bảng trên là thông tin tổng quan phục vụ nhận diện sản phẩm. Các thông số chi tiết về trở kháng, sơ đồ chân, điều kiện môi trường, phiên bản phần cứng và khả năng tương thích cần được xác nhận theo tài liệu kỹ thuật chính hãng của đúng cấu hình 133442-01. Không nên áp dụng thông số của một phiên bản đầu vào cho mọi cấu hình I/O.

4. Ứng dụng của Bently Nevada 133442-01

4.1. Giám sát tốc độ turbine

Trong nhà máy điện và các hệ thống năng lượng, tốc độ quay là một thông số quan trọng để theo dõi trạng thái vận hành của turbine.

133442-01 hỗ trợ kết nối tín hiệu cảm biến tốc độ với hệ thống 3500/50M, phục vụ thu thập dữ liệu và giám sát theo cấu hình của tổ máy.

4.2. Giám sát máy nén công nghiệp

Máy nén trong nhà máy dầu khí và hóa chất thường vận hành liên tục, đòi hỏi hệ thống giám sát đáng tin cậy.

Khi được tích hợp vào hệ thống 3500/50M phù hợp, 133442-01 hỗ trợ đưa tín hiệu tốc độ vào hệ thống để theo dõi các điều kiện vận hành liên quan đến chuyển động quay.

4.3. Giám sát động cơ và máy phát điện

Đối với động cơ và máy phát điện công nghiệp, dữ liệu tốc độ giúp theo dõi trạng thái quay và phát hiện những thay đổi bất thường theo ngưỡng được cấu hình.

Mô-đun 133442-01 có thể được sử dụng trong các hệ thống giám sát tương thích, tùy yêu cầu thiết kế và loại cảm biến tốc độ.

4.4. Hệ thống bảo vệ máy quay trong nhà máy dầu khí

Trong các dây chuyền dầu khí, nhiều thiết bị quay có vai trò quan trọng đối với tính liên tục của quá trình sản xuất.

Việc tích hợp tín hiệu tốc độ vào hệ thống Bently Nevada 3500 giúp cung cấp dữ liệu phục vụ giám sát và triển khai các chức năng cảnh báo hoặc bảo vệ theo thiết kế của nhà máy.

4.5. Bảo trì hệ thống Bently Nevada 3500 hiện hữu

133442-01 phù hợp với nhu cầu thay thế linh kiện khi hệ thống đang sử dụng đúng cấu hình tương ứng.

Kỹ thuật viên cần kiểm tra mã linh kiện trên thiết bị cũ, sơ đồ đấu dây và phiên bản phần cứng trước khi đặt hàng. Không nên lựa chọn linh kiện chỉ dựa trên hình dạng bên ngoài hoặc tên gọi chung của mô-đun.

5. Lợi ích khi sử dụng Bently Nevada 133442-01

• Kết nối tín hiệu tốc độ: Hỗ trợ giao tiếp giữa cảm biến tương thích và hệ thống giám sát 3500/50M.
• Đầu nối nội bộ: Hỗ trợ đấu nối tín hiệu trực tiếp theo cấu hình của mô-đun.
• Tích hợp hệ thống: Phù hợp với kiến trúc giám sát và bảo vệ máy móc Bently Nevada 3500.
• Hỗ trợ giám sát máy quay: Cung cấp tín hiệu đầu vào phục vụ theo dõi tốc độ và các thông số liên quan.
• Thuận tiện bảo trì: Hỗ trợ thay thế linh kiện đúng mã trong các hệ thống đang vận hành.
• Ứng dụng đa ngành: Có thể sử dụng trong hệ thống giám sát turbine, máy nén, động cơ và máy phát khi đáp ứng yêu cầu kỹ thuật.

6. Lưu ý khi lựa chọn và lắp đặt 133442-01

Để bảo đảm khả năng tương thích và độ tin cậy của hệ thống, cần lưu ý:

1. Xác nhận mã sản phẩm: Kiểm tra đầy đủ mã 133442-01 và các thông tin nhận dạng trên nhãn thiết bị.
2. Kiểm tra mô-đun tương thích: Xác nhận hệ thống sử dụng 3500/50M và phiên bản phần cứng phù hợp.
3. Đối chiếu loại cảm biến: Kiểm tra tín hiệu đầu vào của proximity probe hoặc magnetic pickup theo tài liệu kỹ thuật.
4. Kiểm tra sơ đồ đầu nối: Đấu dây theo sơ đồ chân chính hãng, không sử dụng sơ đồ của phiên bản I/O khác.
5. Kiểm tra cấu hình hệ thống: Xác nhận các tham số, loại kênh và chức năng giám sát đã được thiết lập phù hợp.
6. Thử nghiệm sau thay thế: Kiểm tra trạng thái mô-đun, tín hiệu tốc độ, cảnh báo và logic bảo vệ liên quan trước khi vận hành chính thức.

Đối với hệ thống bảo vệ máy quay quan trọng, việc lắp đặt và kiểm tra nên được thực hiện bởi nhân sự kỹ thuật có chuyên môn, tuân thủ quy trình an toàn và tài liệu của nhà sản xuất.

7. Mua Bently Nevada 133442-01 chính hãng

Bently Nevada 133442-01 là mô-đun I/O với đầu nối nội bộ dành cho cấu hình giám sát tốc độ thuộc hệ thống Bently Nevada 3500. Sản phẩm hỗ trợ kết nối tín hiệu cảm biến với mô-đun 3500/50M Tachometer Monitor, phục vụ giám sát tốc độ quay của các thiết bị công nghiệp.

Khi yêu cầu báo giá, khách hàng nên cung cấp mã sản phẩm đầy đủ, tình trạng thiết bị cần thay thế, mã mô-đun 3500/50M đang sử dụng và yêu cầu về phiên bản phần cứng.

Trước khi đặt hàng, cần xác minh tình trạng cung ứng, khả năng tương thích và tài liệu đi kèm với nhà cung cấp.
