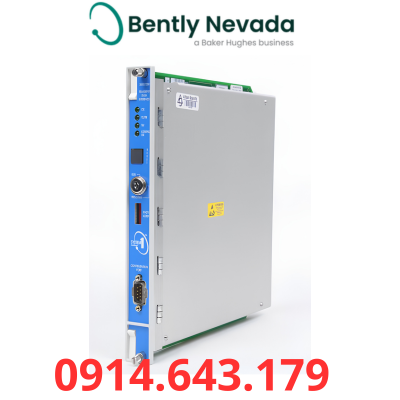

Bently Nevada 3500/42M – Mô-đun giám sát rung động và vị trí trục

1. Giới thiệu Bently Nevada 3500/42M

Bently Nevada 3500/42M Proximitor Seismic Monitor là mô-đun giám sát rung động và vị trí trục 4 kênh thuộc hệ thống bảo vệ máy móc Bently Nevada 3500 của Baker Hughes. Thiết bị tiếp nhận tín hiệu từ các cảm biến tiệm cận (proximity transducers) và cảm biến rung động địa chấn (seismic transducers), xử lý tín hiệu để tạo ra các giá trị đo phục vụ giám sát tình trạng máy quay công nghiệp.

Trong các ngành công nghiệp như dầu khí, nhiệt điện, hóa chất và sản xuất năng lượng, rung động bất thường hoặc sự dịch chuyển trục vượt giới hạn có thể là dấu hiệu của mất cân bằng rotor, lệch trục, hư hỏng ổ trục hoặc các vấn đề cơ khí khác. Việc giám sát liên tục giúp phát hiện sớm các thay đổi bất thường và hỗ trợ bảo vệ thiết bị quan trọng.

3500/42M được thiết kế với bốn kênh giám sát có thể lập trình. Thông qua phần mềm 3500 Rack Configuration Software, người dùng có thể cấu hình các kênh để theo dõi nhiều đại lượng khác nhau, bao gồm rung động hướng kính, vị trí lực đẩy trục, độ giãn nở vi sai, độ lệch tâm, gia tốc, vận tốc và một số thông số chuyên dụng khác.

Một chức năng quan trọng của mô-đun là so sánh các giá trị đo với ngưỡng cảnh báo do người dùng thiết lập. Khi thông số vượt ngưỡng, thiết bị có thể tạo trạng thái cảnh báo để phục vụ vận hành và phối hợp với các mô-đun relay trong rack 3500 nhằm thực hiện logic cảnh báo hoặc bảo vệ theo thiết kế hệ thống.

Ngoài chức năng xử lý tín hiệu, 3500/42M còn cung cấp đầu ra tín hiệu đệm (buffered transducer outputs) ở mặt trước và đầu ra dòng điện 4–20 mA cho từng kênh theo cấu hình. Những giao diện này hỗ trợ kiểm tra tín hiệu cảm biến và truyền giá trị đo đến thiết bị ghi hoặc hệ thống bên ngoài tương thích.

Với khả năng cấu hình linh hoạt, Bently Nevada 3500/42M là thành phần phù hợp trong các hệ thống giám sát tình trạng và bảo vệ máy quay yêu cầu độ tin cậy cao. Khi lựa chọn thiết bị, cần xác định đúng mã cấu hình, loại cảm biến, phiên bản mô-đun I/O và yêu cầu lắp đặt của hệ thống hiện hữu.

2. Đặc điểm nổi bật của Bently Nevada 3500/42M

2.1. Giám sát rung động với 4 kênh độc lập

3500/42M cung cấp bốn kênh đầu vào để tiếp nhận tín hiệu từ các cảm biến tương thích. Các kênh có thể được cấu hình theo nhu cầu giám sát thực tế của máy móc.

Thiết kế này cho phép theo dõi nhiều điểm đo trên cùng một thiết bị hoặc cụm máy, chẳng hạn rung động tại các ổ trục, vị trí trục và các thông số liên quan đến chuyển động của rotor.

2.2. Hỗ trợ nhiều đại lượng đo

Tùy cấu hình kênh và loại cảm biến, 3500/42M có thể được thiết lập để giám sát:

• Radial Vibration: Rung động hướng kính của trục.
• Thrust Position: Vị trí dịch chuyển dọc trục.
• Differential Expansion: Độ giãn nở vi sai giữa các bộ phận máy.
• Eccentricity: Độ lệch tâm của trục.
• Acceleration: Gia tốc rung động.
• Velocity: Vận tốc rung động.
• Shaft Absolute: Rung động tuyệt đối của trục theo cấu hình phù hợp.
• REBAM: Thông số giám sát ổ trục theo công nghệ REBAM.
• Circular Acceptance Region: Chức năng đánh giá rung động theo vùng chấp nhận dạng tròn.

Không phải mọi chức năng đều có thể được sử dụng đồng thời trên cả bốn kênh. Các kênh được cấu hình theo từng cặp, cho phép mỗi cặp thực hiện một chức năng phù hợp với thiết kế và yêu cầu đo lường.

2.3. Cảnh báo theo ngưỡng cài đặt

Mô-đun liên tục so sánh các giá trị đo với ngưỡng cảnh báo được thiết lập trong phần mềm cấu hình rack.

Người dùng có thể cài đặt mức Alert để thông báo tình trạng cần chú ý và mức Danger cho các giá trị đo được hỗ trợ. Các trạng thái này có thể được sử dụng trong logic relay của hệ thống nhằm phát cảnh báo hoặc thực hiện hành động bảo vệ theo thiết kế đã phê duyệt.

Việc cài đặt ngưỡng cần dựa trên thông số vận hành, hướng dẫn của nhà sản xuất máy và tiêu chuẩn áp dụng cho từng loại thiết bị.

2.4. Đầu ra tín hiệu đệm phục vụ kiểm tra

3500/42M có đầu nối coaxial ở mặt trước tương ứng với từng kênh, cho phép truy cập tín hiệu đệm từ cảm biến.

Đầu ra này hỗ trợ kỹ thuật viên kiểm tra dạng sóng và tín hiệu đầu vào bằng thiết bị đo phù hợp, giúp thuận tiện hơn khi chẩn đoán sự cố cảm biến hoặc kiểm tra hệ thống đo rung động.

Các đầu ra được bảo vệ ngắn mạch theo thông số của nhà sản xuất.

2.5. Đầu ra dòng điện 4–20 mA

Mô-đun cung cấp đầu ra recorder 4–20 mA cho từng kênh, với giá trị dòng điện tỷ lệ theo thang đo toàn phần của kênh.

Đầu ra này có thể được sử dụng để truyền giá trị đo đến thiết bị ghi dữ liệu, bộ điều khiển hoặc hệ thống giám sát tương thích. Việc tích hợp cần kiểm tra dải đo, cấu hình đầu ra và tải điện theo tài liệu kỹ thuật.

2.6. Tích hợp trong hệ thống bảo vệ Bently Nevada 3500

3500/42M hoạt động trong rack Bently Nevada 3500 cùng các mô-đun liên quan, bao gồm mô-đun nguồn, mô-đun giao tiếp và mô-đun relay tùy cấu hình.

Hệ thống 3500 được thiết kế để giám sát liên tục tình trạng máy móc và hỗ trợ bảo vệ thiết bị quay quan trọng. Khi được cấu hình đúng, dữ liệu từ 3500/42M có thể phục vụ cảnh báo, logic relay và phân tích tình trạng máy thông qua phần mềm tương thích.

3. Thông số kỹ thuật Bently Nevada 3500/42M

Thông số	Mô tả
Thương hiệu	Bently Nevada
Tập đoàn	Baker Hughes
Mã sản phẩm	3500/42M
Tên thiết bị	Proximitor Seismic Monitor
Dòng hệ thống	Bently Nevada 3500
Số kênh	4 kênh
Loại tín hiệu đầu vào	Tín hiệu từ cảm biến proximity, velocity hoặc acceleration tương thích
Chức năng đo	Rung động hướng kính, vị trí lực đẩy trục, giãn nở vi sai, độ lệch tâm, gia tốc, vận tốc và các chức năng chuyên dụng theo cấu hình
Phương pháp cấu hình	3500 Rack Configuration Software
Đầu ra recorder	4–20 mA cho từng kênh
Đầu ra tín hiệu đệm	Đầu nối coaxial ở mặt trước, theo từng kênh
Trở kháng đầu ra tín hiệu đệm	550 Ω
Công suất tiêu thụ	7,7 W, giá trị điển hình
Kích thước mô-đun giám sát	241,3 × 24,4 × 241,8 mm (cao × rộng × sâu)
Khối lượng mô-đun giám sát	Khoảng 0,91 kg
Vị trí lắp đặt	Một khe cắm toàn chiều cao ở mặt trước rack 3500
Nhiệt độ vận hành	-30°C đến +65°C với I/O thông thường; 0°C đến +65°C với I/O có barrier nội bộ
Ứng dụng	Giám sát rung động, vị trí trục và bảo vệ máy quay công nghiệp

Lưu ý kỹ thuật: Các thông số trên được tổng hợp từ datasheet 3500/42M. Kích thước và khối lượng của mô-đun giám sát không bao gồm mọi cấu hình I/O phía sau. Phiên bản I/O, barrier, cảm biến và cấu hình kênh có thể ảnh hưởng đến khả năng sử dụng thực tế. Cần đối chiếu tài liệu của đúng mã phần cứng trước khi lắp đặt hoặc thay thế.

4. Ứng dụng của Bently Nevada 3500/42M

4.1. Giám sát turbine trong nhà máy điện

Turbine hơi và turbine khí là các thiết bị quay quan trọng, yêu cầu theo dõi rung động và vị trí trục liên tục.

3500/42M có thể được cấu hình để đo rung động hướng kính và các đại lượng liên quan, giúp kỹ sư nhận biết sự thay đổi trạng thái vận hành và phối hợp với hệ thống bảo vệ máy móc.

4.2. Giám sát máy nén trong ngành dầu khí

Máy nén khí và máy nén quy trình thường hoạt động trong điều kiện tải cao và thời gian vận hành dài. Những biến động rung động hoặc dịch chuyển trục có thể ảnh hưởng đến độ tin cậy của thiết bị.

Khi kết hợp với cảm biến và cấu hình phù hợp, 3500/42M cung cấp dữ liệu giám sát để hỗ trợ đánh giá tình trạng máy nén và thiết lập ngưỡng cảnh báo.

4.3. Giám sát động cơ và máy phát điện

Đối với động cơ và máy phát điện công nghiệp, theo dõi rung động tại ổ trục giúp phát hiện những thay đổi bất thường trong quá trình vận hành.

Mô-đun 3500/42M có thể tiếp nhận tín hiệu từ các cảm biến tương thích, xử lý giá trị đo và cung cấp đầu ra phục vụ hệ thống giám sát của nhà máy.

4.4. Giám sát ổ trục và vị trí trục

Vị trí trục và rung động là các thông số quan trọng trong việc đánh giá tình trạng ổ trục và cụm rotor.

Tùy cấu hình, 3500/42M có thể theo dõi rung động hướng kính, vị trí lực đẩy trục và các thông số liên quan đến chuyển động của trục, hỗ trợ nhận biết các thay đổi vượt ngưỡng cho phép.

4.5. Bảo vệ máy quay trong nhà máy hóa chất

Trong nhà máy hóa chất và các dây chuyền quy trình liên tục, sự cố của máy quay có thể dẫn đến gián đoạn sản xuất và chi phí bảo trì cao.

Khi tích hợp vào hệ thống Bently Nevada 3500 được cấu hình phù hợp, 3500/42M góp phần cung cấp dữ liệu giám sát và cảnh báo nhằm hỗ trợ bảo vệ thiết bị quan trọng.

5. Lợi ích khi sử dụng Bently Nevada 3500/42M

• Giám sát liên tục: Theo dõi các thông số rung động và vị trí trục trong quá trình vận hành.
• Bốn kênh đo: Hỗ trợ cấu hình nhiều điểm giám sát trên cùng một mô-đun.
• Đa dạng chức năng: Cho phép lựa chọn các đại lượng đo phù hợp với loại máy và cảm biến.
• Cảnh báo theo ngưỡng: So sánh dữ liệu với các mức cảnh báo được cấu hình.
• Đầu ra linh hoạt: Cung cấp tín hiệu đệm và đầu ra 4–20 mA theo từng kênh.
• Tích hợp hệ thống: Hoạt động cùng các mô-đun khác trong rack Bently Nevada 3500.
• Hỗ trợ bảo trì: Cung cấp dữ liệu giúp kỹ thuật viên đánh giá tình trạng máy và lên kế hoạch kiểm tra.

6. Lưu ý khi lựa chọn và lắp đặt 3500/42M

Để bảo đảm mô-đun hoạt động đúng chức năng, cần kiểm tra các yếu tố sau:

1. Xác nhận mã sản phẩm: Đối chiếu mã 3500/42M và mã cấu hình đầy đủ trên nhãn thiết bị.
2. Kiểm tra loại cảm biến: Xác nhận cảm biến proximity, velocity hoặc acceleration tương thích với kênh đo.
3. Xác định chức năng cần giám sát: Lựa chọn cấu hình phù hợp với rung động hướng kính, vị trí trục hoặc các đại lượng liên quan.
4. Kiểm tra mô-đun I/O: Xác định phiên bản đấu nối và yêu cầu barrier đối với môi trường lắp đặt.
5. Cấu hình ngưỡng cảnh báo: Thiết lập các mức Alert và Danger theo tài liệu kỹ thuật và yêu cầu vận hành.
6. Kiểm tra đầu ra: Xác minh tín hiệu 4–20 mA, tín hiệu đệm và các kết nối cần thiết.
7. Kiểm tra sau lắp đặt: Đánh giá trạng thái mô-đun, tín hiệu cảm biến và hoạt động của logic cảnh báo hoặc bảo vệ trước khi đưa máy vào vận hành.
