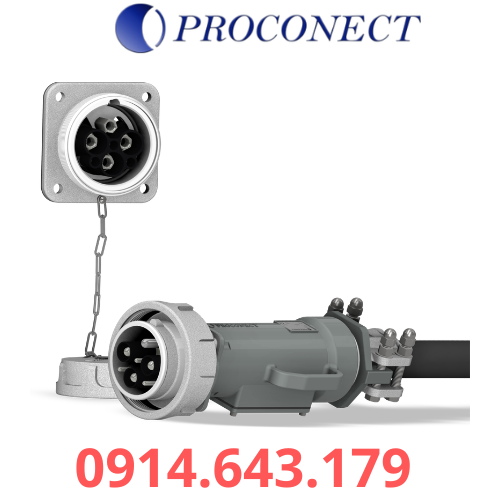

3PV5-MV là đầu nối công nghiệp điện áp trung thế (Medium Voltage Connector) của hãng PROCONECT, được thiết kế để truyền tải nguồn điện công suất lớn trong các môi trường công nghiệp khắc nghiệt như cảng biển, khai thác mỏ, nhà máy luyện kim và các hệ thống cấp nguồn di động. Dòng sản phẩm này sử dụng cơ cấu khóa ren (Screw-ring) giúp đảm bảo kết nối chắc chắn, chống rung và duy trì cấp bảo vệ IP67 khi kết nối.
Đặc điểm nổi bật
- Dòng điện định mức lên đến 350 A.
- Điện áp làm việc tối đa 7,2 kV (điện áp danh định 6,6 kV).
- Thiết kế khóa ren kim loại giúp chống rung, chống tuột khi vận hành.
- Vỏ bằng hợp kim nhôm chống ăn mòn (AS7G Aluminium Alloy), phù hợp môi trường ngoài trời và môi trường biển.
- Tiếp điểm bằng đồng mạ bạc, giảm điện trở tiếp xúc và tăng tuổi thọ.
- Cấp bảo vệ IP67, chống bụi hoàn toàn và chịu ngâm nước tạm thời.
- Độ bền va đập IK10.
- Hoạt động trong dải nhiệt độ -30°C đến +60°C.
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Dòng điện tối đa | 350 A |
| Điện áp tối đa | 7,2 kV AC |
| Điện áp danh định | 6,6 kV |
| Khả năng chịu ngắn mạch | 16 kA (1 giây) |
| Điện áp thử cách điện | 20 kV AC / 1 phút |
| Điện áp chịu xung | 50 kV (1,2/50 µs) |
| Cấu hình cực tiêu chuẩn | 3P + E + 3 Pilot |
| Tùy chọn cực | Tối đa 3P + E + 5 Pilot |
| Tiết diện cáp tối đa | 185 mm² |
| Đường kính cáp | 25–80 mm |
| Kiểu đấu dây | Ép cos, hàn hoặc bắt vít |
| Cấp bảo vệ | IP67 |
| Chống va đập | IK10 |
Ứng dụng
3PV5-MV được sử dụng rộng rãi trong:
- Cảng biển (Ship-to-Shore Power).
- Thiết bị khai thác mỏ.
- Máy xúc, xe khoan và xe vận tải hầm mỏ.
- Hệ thống cấp nguồn cho cần cẩu container.
- Nhà máy luyện kim, xi măng và thép.
- Thiết bị công nghiệp di động yêu cầu nguồn trung thế an toàn.
Tiêu chuẩn
Sản phẩm đáp ứng các tiêu chuẩn quốc tế như:
- IEC/ISO/IEEE 80005-1 (khi áp dụng)
- HD 629.1 S2
- IEC 60529 (IP67)
- IEC 50102 (IK10)
