Seven Sensor 3S-SMS-MB-M – Cảm Biến Đo Độ Bám Bẩn Tấm Pin Năng Lượng Mặt Trời

1. Giới thiệu cảm biến bám bẩn Seven Sensor 3S-SMS-MB-M

Seven Sensor 3S-SMS-MB-M là cảm biến đo độ bám bẩn trên các tấm pin quang điện (PV Soiling Sensor), được thiết kế để xác định mức độ suy giảm khả năng thu nhận bức xạ do bụi, đất, phấn hoa và các yếu tố môi trường tích tụ trên bề mặt tấm pin mặt trời.

Thiết bị thuộc dòng cảm biến bám bẩn thủ công của SEVEN Sensor, sử dụng hai tế bào quang điện tham chiếu để so sánh: một tế bào được giữ sạch bằng thao tác vệ sinh thủ công và một tế bào tiếp xúc với điều kiện bụi bẩn tương tự các mô-đun PV trong hệ thống. Dựa trên sự khác biệt giữa các tín hiệu bức xạ đo được, cảm biến xác định tỷ lệ bám bẩn và cung cấp dữ liệu phục vụ đánh giá tổn thất sản lượng điện.

Một ưu điểm quan trọng của 3S-SMS-MB-M là khả năng truyền dữ liệu qua giao tiếp RS485 sử dụng giao thức Modbus RTU. Nhờ đó, thiết bị có thể kết nối với bộ ghi dữ liệu (datalogger), PLC, hệ thống SCADA hoặc nền tảng giám sát năng lượng mặt trời tương thích.

Theo thông số công bố của nhà sản xuất, cảm biến có dải đo tỷ lệ bám bẩn từ 0 đến 100%, độ phân giải 0,1% và độ không đảm bảo đo không vượt quá 1%. Thiết bị hỗ trợ đo bức xạ trong dải 0–1600 W/m², hoạt động ở nhiệt độ từ -40°C đến +85°C và đạt cấp bảo vệ IP68.

Với thiết kế không tích hợp cơ cấu vệ sinh tự động, 3S-SMS-MB-M phù hợp với các dự án điện mặt trời có nhân sự bảo trì định kỳ tại hiện trường, nơi doanh nghiệp muốn giám sát mức độ bám bẩn mà không cần đầu tư hệ thống làm sạch tự động cho cảm biến.

2. Đặc điểm nổi bật của Seven Sensor 3S-SMS-MB-M

2.1. Đo tỷ lệ bám bẩn trên tấm pin quang điện

Cảm biến được thiết kế để theo dõi tác động của bụi bẩn và các yếu tố môi trường đến khả năng tiếp nhận bức xạ của bề mặt quang điện.

Tỷ lệ bám bẩn là dữ liệu đầu vào hữu ích để đánh giá mức độ ảnh hưởng của bụi đến hiệu suất hệ thống PV. Ví dụ, khi cảm biến báo tỷ lệ bám bẩn 10%, nhà vận hành có thể sử dụng giá trị này như chỉ báo về mức tổn thất do bám bẩn theo phương pháp đo của thiết bị.

Giá trị thực tế cần được diễn giải cùng điều kiện bức xạ, đặc tính mô-đun, vị trí lắp đặt và phương pháp tính toán của hệ thống giám sát. Không nên xem tỷ lệ bám bẩn là phép đo trực tiếp toàn bộ tổn thất sản lượng của nhà máy trong mọi điều kiện vận hành.

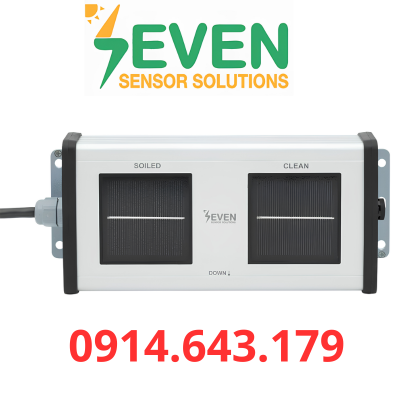

2.2. Nguyên lý đo bằng hai tế bào tham chiếu

3S-SMS-MB-M sử dụng hai tế bào quang điện tham chiếu:

• Tế bào sạch: Được người vận hành vệ sinh thủ công để duy trì bề mặt tham chiếu sạch.
• Tế bào bẩn: Tiếp xúc với bụi và điều kiện môi trường tương tự bề mặt mô-đun PV.

Bộ cảm biến so sánh tín hiệu bức xạ của hai tế bào để tính toán tỷ lệ bám bẩn. Phương pháp so sánh này giúp theo dõi sự tích tụ bụi theo thời gian và cung cấp dữ liệu định lượng cho việc lập kế hoạch vệ sinh.

Do đây là phiên bản thủ công, việc giữ sạch tế bào tham chiếu sạch là yêu cầu quan trọng để duy trì độ tin cậy của kết quả đo.

2.3. Giao tiếp RS485 và Modbus RTU

Thiết bị truyền dữ liệu thông qua giao diện RS485 sử dụng giao thức Modbus RTU, với tốc độ truyền được hỗ trợ đến 38.400 baud.

Giao tiếp công nghiệp này cho phép tích hợp cảm biến vào hệ thống thu thập dữ liệu, PLC, datalogger hoặc SCADA có hỗ trợ Modbus RTU.

Khi triển khai, kỹ sư cần cấu hình địa chỉ Modbus, tốc độ baud, parity và các thông số truyền thông theo tài liệu đúng phiên bản phần cứng và phần mềm. Bản đồ thanh ghi Modbus cần được lấy từ trang tài liệu chính hãng để tránh đọc sai dữ liệu.

2.4. Độ phân giải 0,1% và độ không đảm bảo đo ≤1%

Theo thông số nhà sản xuất, cảm biến có độ phân giải 0,1% và độ không đảm bảo đo không vượt quá 1%.

Độ phân giải thể hiện mức thay đổi nhỏ nhất mà thiết bị có thể biểu diễn, trong khi độ không đảm bảo đo phản ánh mức độ không chắc chắn liên quan đến kết quả đo theo điều kiện quy định. Hai thông số này không đồng nghĩa với nhau.

Khả năng đo được hiệu chuẩn và kiểm tra theo quy trình của hãng, sử dụng thiết bị tham chiếu và mô phỏng bức xạ theo các tiêu chuẩn được công bố.

2.5. Thiết kế IP68 cho môi trường ngoài trời

3S-SMS-MB-M có cấp bảo vệ IP68, phù hợp để xem xét trong các hệ thống giám sát ngoài trời chịu tác động của bụi và độ ẩm.

Cáp PUR LIYYC11Y dài 3 m được nhà sản xuất mô tả là có khả năng chống tia UV và chịu thời tiết. Dải nhiệt độ hoạt động từ -40°C đến +85°C hỗ trợ sử dụng trong nhiều điều kiện khí hậu khác nhau.

Tuy nhiên, cần tuân thủ hướng dẫn lắp đặt và các giới hạn của nhà sản xuất về đầu nối, cáp và điều kiện ngâm nước để bảo đảm cấp bảo vệ của toàn bộ hệ thống.

2.6. Thiết kế thủ công, giảm độ phức tạp của hệ thống

Khác với cảm biến bám bẩn tự động có cơ cấu vệ sinh bằng nước, phiên bản 3S-SMS-MB-M yêu cầu người vận hành vệ sinh tế bào tham chiếu sạch bằng tay.

Cấu hình này giúp tránh việc phải tích hợp bơm, bình chứa nước và hệ thống đường ống làm sạch tự động. Sản phẩm phù hợp với dự án đã có lịch bảo trì hiện trường và muốn tối ưu chi phí đầu tư ban đầu.

Đổi lại, đơn vị vận hành phải xây dựng quy trình vệ sinh và kiểm tra định kỳ để hạn chế sai lệch dữ liệu do tế bào tham chiếu sạch bị bám bẩn.

3. Bảng thông số kỹ thuật Seven Sensor 3S-SMS-MB-M

Thông số	Giá trị
Thương hiệu	SEVEN Sensor
Model theo tiêu đề trang sản phẩm	3S-SMS-MB-M
Loại thiết bị	Cảm biến bám bẩn tấm pin quang điện
Nguyên lý đo	So sánh hai tế bào quang điện tham chiếu
Dải đo tỷ lệ bám bẩn	0–100%
Độ phân giải	0,1%
Độ không đảm bảo đo	≤1%
Dải đo bức xạ	0–1600 W/m²
Tiêu chuẩn được công bố	IEC 61724-1, Phụ lục C
Giao diện truyền dữ liệu	RS485
Giao thức	Modbus RTU
Tốc độ truyền	Đến 38.400 baud
Tần suất cập nhật dữ liệu	1 lần/giây
Điện áp nguồn	12–30 VDC
Dòng tiêu thụ	20 mA tại 24 VDC
Dải nhiệt độ hoạt động	-40°C đến +85°C
Dải độ ẩm hoạt động	0–100% RH
Cáp kết nối	PUR LIYYC11Y, dài 3 m
Cách ly galvanic	1000 V giữa nguồn cấp và bus RS485
Cấp bảo vệ	IP68
Kích thước	244 × 108 × 42 mm
Khối lượng	500 g
Phương pháp vệ sinh	Thủ công
Hiệu chuẩn	Mô phỏng mặt trời Class AAA theo thông tin nhà sản xuất

Lưu ý về mã hàng: Trang tiếng Tây Ban Nha được cung cấp có tiêu đề model 3S-SMS-MB-M nhưng bảng thông số lại ghi mã 3S-SMS-MB-B. Trang tiếng Anh của SEVEN Sensor ghi 3S-SMS-MB-M. Do có sự khác biệt này, cần xác nhận mã hàng chính xác trên báo giá hoặc tài liệu kỹ thuật trước khi đặt mua.

4. Ứng dụng của cảm biến bám bẩn 3S-SMS-MB-M

4.1. Nhà máy điện mặt trời quy mô lớn

Trong các nhà máy điện mặt trời, bụi và chất bẩn tích tụ trên mô-đun PV có thể làm giảm lượng bức xạ đến tế bào quang điện. Cảm biến giúp theo dõi xu hướng bám bẩn để nhà vận hành đánh giá thời điểm vệ sinh phù hợp.

Dữ liệu có thể được truyền đến hệ thống giám sát tập trung, hỗ trợ đối chiếu tình trạng bám bẩn với sản lượng điện và chi phí bảo trì.

4.2. Hệ thống điện mặt trời thương mại và công nghiệp

Các hệ thống PV trên mái nhà xưởng, trung tâm thương mại và khu công nghiệp thường chịu ảnh hưởng từ bụi sản xuất, khí thải, phấn hoa và điều kiện môi trường tại địa phương.

3S-SMS-MB-M giúp bổ sung dữ liệu bám bẩn cho hệ thống giám sát, từ đó hỗ trợ xây dựng lịch vệ sinh dựa trên tình trạng thực tế thay vì chỉ dựa vào thời gian cố định.

4.3. Dự án điện mặt trời tại khu vực nhiều bụi

Các khu vực khô hạn, gần đường giao thông, vùng nông nghiệp hoặc khu công nghiệp có thể có tốc độ tích tụ bụi cao.

Việc theo dõi tỷ lệ bám bẩn giúp nhận diện thời điểm cần kiểm tra và vệ sinh mô-đun. Hiệu quả thực tế phụ thuộc vào đặc tính bụi, lượng mưa, góc nghiêng tấm pin và điều kiện khí hậu.

4.4. Hệ thống giám sát năng lượng sử dụng PLC và SCADA

Nhờ giao tiếp RS485 Modbus RTU, cảm biến có thể được tích hợp vào các hệ thống thu thập dữ liệu có hỗ trợ giao thức tương ứng.

Dữ liệu bám bẩn có thể được lưu trữ, hiển thị và đối chiếu với các thông số vận hành khác như bức xạ, nhiệt độ mô-đun và công suất phát điện. Cần sử dụng đúng bản đồ thanh ghi và cấu hình truyền thông do nhà sản xuất cung cấp.

5. Lợi ích khi sử dụng Seven Sensor 3S-SMS-MB-M

• Theo dõi mức độ bám bẩn định lượng: Cung cấp dữ liệu tỷ lệ bám bẩn từ 0 đến 100%.
• Hỗ trợ tối ưu lịch vệ sinh: Giúp đơn vị vận hành đánh giá nhu cầu làm sạch theo điều kiện thực tế.
• Giảm chi phí bảo trì không cần thiết: Hạn chế việc vệ sinh theo lịch quá dày khi dữ liệu chưa cho thấy nhu cầu rõ ràng.
• Tích hợp hệ thống giám sát: Truyền dữ liệu qua RS485 Modbus RTU.
• Phù hợp môi trường ngoài trời: Cấp bảo vệ IP68, cáp chống tia UV và dải nhiệt độ hoạt động rộng.
• Không cần hệ thống làm sạch tự động: Phù hợp với dự án có nhân sự bảo trì định kỳ.
• Hỗ trợ phân tích hiệu suất PV: Cung cấp dữ liệu bổ sung để đánh giá tác động của bụi đến hoạt động của nhà máy.

6. Hướng dẫn lắp đặt và bảo trì

Để sử dụng cảm biến hiệu quả, cần lưu ý các nội dung sau:

1. Lắp cảm biến ở vị trí đại diện cho điều kiện bụi bẩn của các mô-đun PV cần giám sát.
2. Bố trí hướng và góc nghiêng phù hợp với mô-đun tham chiếu theo hướng dẫn của nhà sản xuất.
3. Cấp nguồn DC trong dải 12–30 VDC.
4. Đấu nối RS485 và cấu hình Modbus RTU theo đúng sơ đồ dây.
5. Tải bản đồ thanh ghi Modbus tương ứng với model, phiên bản phần cứng và phần mềm.
6. Vệ sinh tế bào tham chiếu sạch theo hướng dẫn vận hành; tài liệu hãng khuyến nghị vệ sinh hằng ngày bằng khăn ẩm.
7. Kiểm tra định kỳ cáp, đầu nối và tình trạng bề mặt cảm biến.
8. Đánh giá nhu cầu kiểm tra hoặc hiệu chuẩn theo yêu cầu vận hành và quy trình chất lượng của dự án.

Không nên tự đặt thông số địa chỉ thanh ghi hoặc cấu hình truyền thông dựa trên model tương tự. Hãy sử dụng tài liệu chính hãng đúng phiên bản để bảo đảm dữ liệu đọc được chính xác.

7. Mua cảm biến bám bẩn Seven Sensor 3S-SMS-MB-M

Seven Sensor 3S-SMS-MB-M là giải pháp giám sát tỷ lệ bám bẩn dành cho các hệ thống điện mặt trời cần dữ liệu đo lường để hỗ trợ quản lý vệ sinh và bảo trì mô-đun PV.

Thiết bị có giao tiếp RS485 Modbus RTU, cấp bảo vệ IP68 và thiết kế vệ sinh thủ công. Khi yêu cầu báo giá, khách hàng nên cung cấp model chính xác, số lượng, yêu cầu tích hợp với datalogger hoặc PLC và điều kiện lắp đặt.
