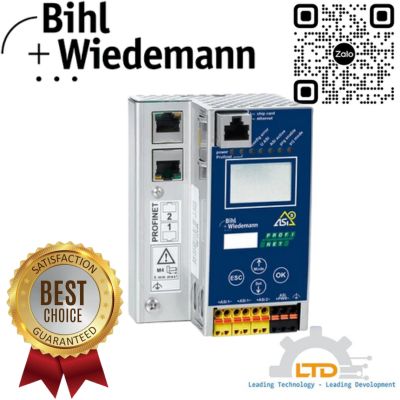

Thiết bị BWU3849 là một gateway kết hợp EtherNet/IP và Modbus TCP được sản xuất bởi Bihl+Wiedemann. Đây là một giải pháp hiệu quả cho việc tích hợp các hệ thống tự động hóa và công nghiệp với các mạng lưới thông tin công nghiệp. Dưới đây là một số thông tin chi tiết về thiết bị:
- ASi-5/ASi-3 Master: Hỗ trợ cả hai chuẩn ASi-5 và ASi-3, cho phép truyền dữ liệu với băng thông lớn và thời gian chu kỳ ngắn.
- Hiệu suất cao: Thiết bị có khả năng chẩn đoán mở rộng, giúp tiết kiệm chi phí và không gian nhờ vào nguồn cung cấp năng lượng 30 V hiệu quả và các cuộn dây phân tách tích hợp.
- Tính linh hoạt: Hoạt động với nguồn điện 24 V tiêu chuẩn và có thể sử dụng trong nhiều ứng dụng khác nhau.
- Kết nối IIoT: Có giao diện OPC UA và REST API cho các ứng dụng Internet vạn vật công nghiệp (IIoT), cùng với một máy chủ web tích hợp để chẩn đoán và bảo trì đơn giản.
- Thiết kế bền bỉ: Vỏ bảo vệ làm từ thép không gỉ, phù hợp cho việc lắp đặt trên thanh DIN rail.
Dưới đây là thông số kỹ thuật chi tiết của thiết bị BWU3849:
- Giao diện FieldBus: EtherNet/IP + Modbus TCP theo IEEE 802.3, 2 x RJ-45, tích hợp khả năng IRT, 2 cổng tích hợp.
- Giao diện OPC UA: Tốc độ truyền 10/100 MBaud.
- Chức năng Thiết bị PROFINET IO.
- Số lượng thẻ: Thẻ Chip (BW4055) để lưu trữ dữ liệu cấu hình.
- Thông số kỹ thuật Asi: ASi-5 + ASi-3.
- Chu kì thời gian:
- ASi-5 (hằng số): 1,27 ms cho 384 bits tín hiệu đầu vào + 384 bits tín hiệu đầu ra.
- ASi-3 (biến thiên): 150 µs * (số node của ASi-3 +2).
- Điện áp hoạt động: 24 VDC (20 … 31,6 V) (điện áp PELV).
- Dòng điện hoạt động: Khoảng 250 mA.
- Dòng điện của mạng Asi: Tối đa 4 A.
- Chiều dài của dây cáp ASi:
- Với bộ nguồn 24 V: Tối đa 50 m.
- Với bộ nguồn 30 V: Tối đa 100 m cho ASi-3 / Tối đa 200 m cho ASi-5.
- Hiển thị: LCD Menu, Chỉ định ASI của các địa chỉ ASI, thông báo lỗi.
- LED nguồn (màu xanh): Power ON.
- LED PROFINET: Màu xanh: Truyền thông PROFINET hoạt động. Màu đỏ: Truyền thông PROFINET không hoạt động.
- LED config error (màu đỏ): Cấu hình bị lỗi.
- LED U ASi (màu xanh): Điện áp ASi ổn định.
- LED ASi active (màu xanh): ASi hoạt động bình thường.
- LED prg enable (màu xanh): Tự động lập trình địa chỉ được bật.
- LED prj mode (màu vàng): Trong chế độ cấu hình.
- UL-specifications (UL508).
- Bảo vệ bên ngoài: Một nguồn bị cô lập với điện áp mạch mở thứ cấp là ≤30 VDC với tối đa 3 A bảo vệ quá dòng. Không cần bảo vệ hiện tại khi nguồn lớp 2 được sử dụng.
- Môi trường:
- Các tiêu chuẩn ứng dụng EN 61131-2 EN 60529 EN 61000-6-2 EN 61000-6-4.
- Độ cao vận hành Tối đa 2000m.
- Nhiệt độ hoạt động 0 °C … +55 °C.
- Nhiệt độ bảo quản -25 °C … +85 °C.
- Vỏ bảo vệ: Thép không rỉ, lắp đặt trên thanh DIN rail.
- Cấp độ ô nhiễm: 2.
- Tải trọng có thể chịu được đề cập đến độ ẩm: Theo EN 61131-2.
- Độ rung lắc có thể chịu được tối đa
