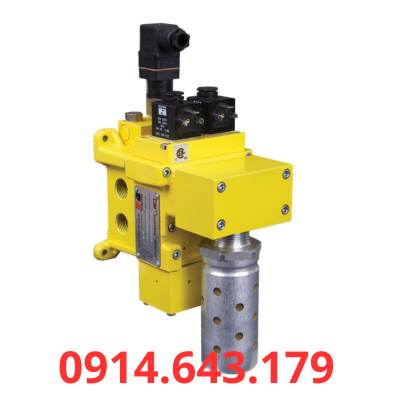

Van Xả Khí An Toàn Kép ROSS Controls DM2CDA66A21 – DM2C Series

1. Giới thiệu van xả khí an toàn ROSS DM2CDA66A21

ROSS Controls DM2CDA66A21 là van xả khí an toàn kép thuộc dòng DM2C Series, được thiết kế để kiểm soát và xả khí nén trong các hệ thống máy móc công nghiệp. Thiết bị sử dụng hai phần tử van dạng poppet kết hợp cơ chế điều khiển dự phòng và giám sát động bên trong nhằm hỗ trợ thực hiện chức năng an toàn khi có yêu cầu dừng hệ thống.

Van hoạt động bằng điều khiển điện từ với nguồn 24 VDC, có chức năng giám sát chuyển động của hai phần tử van trong quá trình đóng và ngắt. Khi phát hiện chuyển động không đồng bộ, cơ chế giám sát có thể đưa van vào trạng thái khóa an toàn, giúp hạn chế nguy cơ hệ thống tiếp tục vận hành khi chức năng xả khí không hoạt động đúng yêu cầu.

Model DM2CDA66A21 được trang bị công tắc áp suất cơ khí với các tiếp điểm thường mở (NO) và thường đóng (NC), cung cấp tín hiệu phản hồi về trạng thái sẵn sàng hoạt động hoặc trạng thái khóa. Tính năng này giúp hệ thống điều khiển giám sát tình trạng van và hỗ trợ phát hiện lỗi trong quá trình vận hành.

Sản phẩm có kích thước cổng cấp khí và cổng ra 1 inch, cổng xả 1-1/2 inch, lưu lượng danh định theo thông số nhà sản xuất đạt 8.561 Nl/min qua cổng 1–2 và 16.728 Nl/min qua cổng 2–3. Áp suất vận hành tối đa được công bố là 8,3 bar.

Một ưu điểm đáng chú ý của dòng DM2C là thiết kế hướng đến các ứng dụng an toàn máy móc, với khả năng hỗ trợ đạt Category 4, Performance Level e (PL e) khi được tích hợp cùng hệ thống điều khiển an toàn phù hợp. Nhà sản xuất cũng công bố dữ liệu an toàn SIL 3 cho model này; việc sử dụng phải tuân thủ phạm vi chứng nhận và điều kiện kỹ thuật áp dụng.

Với kết cấu van kép, giám sát động tích hợp, tín hiệu phản hồi trạng thái và khả năng xả khí lưu lượng lớn, ROSS DM2CDA66A21 là giải pháp phù hợp để xem xét cho các hệ thống khí nén cần chức năng xả khí an toàn trong máy móc công nghiệp.

2. Đặc điểm nổi bật của ROSS DM2CDA66A21

2.1. Thiết kế van kép với điều khiển dự phòng

DM2CDA66A21 sử dụng hai phần tử van dạng poppet được bố trí trong cùng cụm thiết bị. Thiết kế này hỗ trợ chức năng điều khiển dự phòng, giảm sự phụ thuộc vào một phần tử van đơn lẻ khi thực hiện chức năng xả khí an toàn.

Hai phần tử van được giám sát trong quá trình hoạt động nhằm phát hiện tình trạng chuyển động không đồng bộ. Khi xảy ra lỗi thuộc phạm vi giám sát, van có thể chuyển sang trạng thái khóa an toàn và yêu cầu thực hiện thao tác reset theo quy trình quy định.

Cần lưu ý rằng việc sử dụng van kép không tự động bảo đảm toàn bộ máy đạt cấp an toàn mong muốn. Mức an toàn cuối cùng phụ thuộc vào thiết kế tổng thể, thiết bị điều khiển, phương pháp đấu nối, đánh giá rủi ro và quy trình xác nhận hệ thống.

2.2. Giám sát động tích hợp bên trong

Một đặc điểm quan trọng của dòng DM2C là cơ chế Dynamic Monitoring. Hệ thống giám sát theo dõi chuyển động của hai phần tử van trong các chu kỳ đóng và ngắt.

Nếu phát hiện chuyển động không đồng bộ, van có thể khóa và giữ trạng thái an toàn cho đến khi được reset đúng cách. Theo nhà sản xuất, áp suất dư tại cửa ra trong điều kiện lỗi được giới hạn dưới 1% áp suất cấp.

Chức năng này giúp kỹ thuật viên phát hiện tình trạng bất thường và giảm nguy cơ máy tiếp tục hoạt động khi van không thực hiện đúng chức năng an toàn.

2.3. Điều khiển điện từ 24 VDC

ROSS DM2CDA66A21 sử dụng điều khiển điện từ với điện áp định mức 24 VDC. Cấu hình này phù hợp với nhiều hệ thống điều khiển công nghiệp sử dụng nguồn điện một chiều 24 V.

Cổng kết nối cuộn điện từ theo chuẩn EN 175301-803 Form A. Hệ thống điều khiển cần được thiết kế phù hợp với thông số điện, công suất tiêu thụ và sơ đồ kết nối do nhà sản xuất quy định.

Công suất tiêu thụ được công bố cho cấu hình này là 15 W.

2.4. Tín hiệu phản hồi trạng thái bằng công tắc áp suất

Thiết bị tích hợp công tắc áp suất cơ khí có tiếp điểm NO và NC, cho phép gửi thông tin trạng thái đến hệ thống điều khiển.

Tín hiệu phản hồi hỗ trợ phân biệt trạng thái sẵn sàng hoạt động và trạng thái khóa của van, qua đó giúp PLC hoặc hệ thống điều khiển an toàn thực hiện các điều kiện liên động phù hợp.

Định mức tiếp điểm được công bố gồm:

• 0,1 A tại 125/250 VAC.
• 0,1 A tại 30 VDC.
• 0,3 A tại 60 VDC.

Cần kiểm tra sơ đồ đấu dây và định mức tải để bảo đảm tín hiệu phản hồi hoạt động ổn định, không vượt giới hạn tiếp điểm.

2.5. Lưu lượng khí lớn

Van có lưu lượng qua cổng 1–2 đạt 8.561 Nl/min và qua cổng 2–3 đạt 16.728 Nl/min theo dữ liệu nhà sản xuất.

Khả năng lưu lượng này hỗ trợ các hệ thống khí nén công nghiệp cần cấp và xả khí nhanh. Thiết kế còn có bộ giảm thanh lưu lượng lớn, hạn chế nguy cơ tắc nghẽn, đồng thời hỗ trợ giảm tiếng ồn khí xả.

Lưu lượng thực tế phụ thuộc áp suất cấp, điều kiện đường ống, thiết bị kết nối và cấu hình hệ thống. Khi lựa chọn, cần xác định yêu cầu xả khí của máy thay vì chỉ dựa trên lưu lượng danh định.

2.6. Cơ chế reset sau khi khóa an toàn

Khi cơ chế giám sát phát hiện lỗi và van chuyển sang trạng thái khóa, thiết bị yêu cầu thao tác reset chủ động. Chỉ loại bỏ rồi cấp lại áp suất khí nén không đủ để reset trạng thái khóa theo thiết kế của nhà sản xuất.

Model DM2CDA66A21 sử dụng cấu hình reset bằng điện từ. Tín hiệu reset phải được tích hợp đúng vào mạch điều khiển và thực hiện theo hướng dẫn vận hành.

Cơ chế này hỗ trợ ngăn máy tự động khởi động lại ngoài ý muốn sau một sự cố liên quan đến chức năng an toàn.

2.7. Thiết kế lắp đặt trên đế

Van được thiết kế lắp đặt dạng base mount, hỗ trợ thay thế cụm van thuận tiện trong quá trình bảo trì. Các vít cố định giữa van và đế được thiết kế giữ tại vị trí, giúp hạn chế thất lạc khi tháo lắp.

Các cổng cấp và cổng ra có bố trí ở hai phía theo cấu hình sản phẩm; những cổng không sử dụng được bịt bằng nút phù hợp đi kèm.

Thiết kế này giúp linh hoạt hơn khi bố trí đường ống và tích hợp vào cụm thiết bị khí nén công nghiệp.

3. Bảng thông số kỹ thuật ROSS DM2CDA66A21

Thông số	Giá trị
Thương hiệu	ROSS Controls
Dòng sản phẩm	DM2C Series
Mã sản phẩm	DM2CDA66A21
Loại thiết bị	Van xả khí an toàn kép
Chức năng van	Van 3/2 dự phòng, điều khiển bằng một cuộn điện từ
Kết cấu	Hai phần tử van poppet
Phương thức điều khiển	Điện từ
Điện áp	24 VDC
Công suất tiêu thụ	15 W
Giám sát	Giám sát động tích hợp
Phản hồi trạng thái	Công tắc áp suất cơ khí NO/NC
Phương thức reset	Điện từ, yêu cầu thao tác chủ động
Kích thước cổng cấp khí	1 inch
Kích thước cổng ra	1 inch
Kích thước cổng xả	1-1/2 inch
Kiểu ren	G
Lưu lượng cổng 1–2	8,7 Cv; 8.561 Nl/min
Lưu lượng cổng 2–3	17 Cv; 16.728 Nl/min
Áp suất vận hành tối đa	8,3 bar
Nguồn pilot	Nội bộ
Nhiệt độ môi trường	-10°C đến +50°C
Nhiệt độ môi chất	+4°C đến +80°C
Môi chất	Khí nén đã lọc; có thể bôi trơn hoặc không bôi trơn theo yêu cầu
Vật liệu thân van	Nhôm đúc
Vật liệu phần tử van	Acetal và thép không gỉ
Vật liệu làm kín	Buna-N
Kiểu lắp đặt	Lắp trên đế
Cấp an toàn	Category 4 theo điều kiện thiết kế phù hợp
Performance Level	PL e theo ISO 13849-1, khi tích hợp đúng
Dữ liệu an toàn	SIL 3 theo công bố của nhà sản xuất và điều kiện áp dụng
Chứng nhận được công bố	DGUV, CE, EAC

Lưu ý: Các mức Category 4, PL e và SIL 3 không có nghĩa là chỉ cần lắp van là toàn bộ máy đạt mức an toàn tương ứng. Cần đánh giá cấu trúc điều khiển, cấu hình sử dụng, dữ liệu an toàn và chứng nhận của toàn hệ thống.

4. Nguyên lý hoạt động của van xả khí an toàn kép

ROSS DM2CDA66A21 sử dụng hai phần tử van được điều khiển và giám sát để thực hiện chức năng cấp, ngắt và xả khí nén theo trạng thái vận hành.

Khi hệ thống hoạt động bình thường

Hai phần tử van thực hiện chuyển động theo trình tự thiết kế. Khí nén được kiểm soát qua các cửa van để cung cấp cho thiết bị phía sau. Cơ chế giám sát theo dõi chuyển động của các phần tử van trong quá trình đóng và ngắt.

Khi có yêu cầu xả khí an toàn

Van thực hiện chức năng ngắt nguồn khí và xả khí ở phía đầu ra theo trạng thái điều khiển an toàn. Điều này giúp giảm áp suất khí còn lại trong hệ thống phía sau van, theo thiết kế và điều kiện vận hành cho phép.

Khi phát hiện lỗi

Nếu chuyển động của hai phần tử van không đồng bộ, cơ chế Dynamic Monitoring phát hiện tình trạng bất thường và đưa van vào trạng thái khóa an toàn. Áp suất dư ở đầu ra trong điều kiện lỗi được nhà sản xuất công bố ở mức dưới 1% áp suất cấp.

Sau khi xử lý nguyên nhân sự cố, người vận hành phải thực hiện reset theo quy trình được phê duyệt trước khi đưa hệ thống trở lại hoạt động.

5. Ứng dụng của ROSS DM2CDA66A21

5.1. Hệ thống an toàn máy móc công nghiệp

Van có thể được tích hợp vào mạch xả khí an toàn của máy công nghiệp, hỗ trợ ngắt và xả nguồn năng lượng khí nén khi có yêu cầu an toàn.

Các ứng dụng cụ thể phải được xác định thông qua đánh giá rủi ro và thiết kế chức năng an toàn của máy.

5.2. Máy dập và hệ thống ép khí nén

Trong máy dập, máy ép và các hệ thống cơ cấu chấp hành khí nén, van xả khí an toàn kép có thể được sử dụng để hỗ trợ kiểm soát nguồn khí khi hệ thống cần dừng an toàn.

Việc tích hợp cần phối hợp với bộ điều khiển an toàn, thiết bị phát hiện bảo vệ và các cơ cấu dừng máy khác.

5.3. Dây chuyền tự động hóa sản xuất

ROSS DM2CDA66A21 có thể được xem xét trong các dây chuyền tự động hóa có sử dụng xi lanh, cơ cấu kẹp và thiết bị chấp hành bằng khí nén.

Tín hiệu phản hồi trạng thái giúp bộ điều khiển giám sát tình trạng van và thực hiện các liên động theo trình tự công nghệ.

5.4. Hệ thống khí nén trong nhà máy

Sản phẩm có thể được sử dụng tại các vị trí cần xả khí nhanh và giám sát trạng thái van trong hệ thống khí nén công nghiệp.

Cần bảo đảm khí cấp đáp ứng yêu cầu lọc và điều kiện môi chất của nhà sản xuất, đồng thời kiểm tra áp suất và lưu lượng yêu cầu của thiết bị phía sau.

5.5. Máy móc cần chức năng an toàn Category 4, PL e

DM2C Series được thiết kế cho các ứng dụng yêu cầu điều khiển dự phòng và giám sát lỗi. Khi được lựa chọn và tích hợp phù hợp, thiết bị có thể hỗ trợ thiết kế hệ thống đạt Category 4, PL e.

Mức đạt được cuối cùng cần được xác nhận thông qua tính toán, đánh giá và kiểm định chức năng an toàn của toàn hệ thống.

6. Lợi ích khi lựa chọn ROSS DM2CDA66A21

Tăng độ tin cậy của chức năng xả khí: Thiết kế hai phần tử van hỗ trợ điều khiển dự phòng.

Giám sát lỗi tích hợp: Dynamic Monitoring giúp phát hiện chuyển động không đồng bộ và đưa van vào trạng thái khóa.

Hỗ trợ thiết kế an toàn máy: Phù hợp để xem xét trong các hệ thống hướng đến Category 4 và PL e khi tích hợp đúng.

Lưu lượng khí lớn: Hỗ trợ các ứng dụng cần cấp và xả khí nhanh.

Phản hồi trạng thái: Công tắc áp suất NO/NC hỗ trợ giám sát van qua hệ thống điều khiển.

Reset có chủ đích: Hạn chế khả năng tự phục hồi trạng thái hoạt động chỉ bằng cách cấp lại khí sau lỗi.

Bảo trì thuận tiện: Kết cấu lắp trên đế hỗ trợ tháo lắp và thay thế cụm van.

7. Hướng dẫn lựa chọn và lắp đặt

Để lựa chọn đúng ROSS DM2CDA66A21, cần kiểm tra các yếu tố sau:

1. Áp suất cấp khí: Bảo đảm áp suất vận hành nằm trong phạm vi cho phép của van.
2. Lưu lượng yêu cầu: Đối chiếu lưu lượng danh định với thể tích khí cần xả và thời gian xả mục tiêu.
3. Nguồn điều khiển: Xác nhận nguồn 24 VDC và công suất đáp ứng yêu cầu.
4. Kiểu ren và kích thước cổng: Kiểm tra kết nối G, cổng cấp 1 inch, cổng ra 1 inch và cổng xả 1-1/2 inch.
5. Chất lượng khí nén: Bảo đảm khí được lọc và môi chất phù hợp với yêu cầu của nhà sản xuất.
6. Tín hiệu phản hồi: Kiểm tra tiếp điểm NO/NC, tải điện và sơ đồ đấu nối.
7. Mạch reset: Thiết kế thao tác reset chủ động, tránh tự khởi động lại ngoài ý muốn.
8. Điều kiện môi trường: Kiểm tra nhiệt độ môi trường và nhiệt độ khí nén.
9. Đánh giá an toàn: Xác định yêu cầu Category, PL hoặc SIL của toàn hệ thống và xác nhận thiết bị phù hợp.
10. Hướng lắp đặt: Tuân thủ hướng dẫn của nhà sản xuất về vị trí lắp, đế van, đường ống và bộ giảm thanh.

Đối với các ứng dụng bảo vệ người vận hành, việc thiết kế, lắp đặt và kiểm định phải được thực hiện bởi đội ngũ có chuyên môn về an toàn máy móc và khí nén.

8. Mua van xả khí an toàn ROSS DM2CDA66A21

ROSS DM2CDA66A21 là van xả khí an toàn kép thuộc dòng DM2C Series, phù hợp để xem xét trong các hệ thống khí nén công nghiệp cần điều khiển dự phòng, giám sát động và phản hồi trạng thái.

Khi yêu cầu báo giá, doanh nghiệp nên cung cấp mã sản phẩm, áp suất làm việc, lưu lượng yêu cầu, kích thước đường ống, điện áp điều khiển và yêu cầu an toàn của hệ thống.
