ExMax-15.30-S | Bộ truyền động ExMax-15.30-S | Schischek ExMax-15.30-S | Schischek-Việt Nam

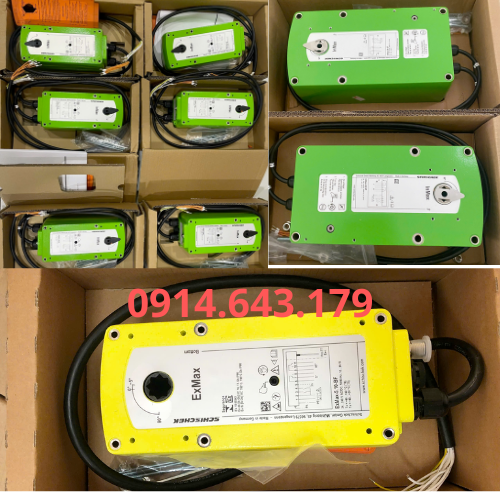

ExMax-15.30-S là bộ truyền động điện quay góc 90° (Quarter-turn Actuator) chống cháy nổ của Schischek (thuộc Rotork), được thiết kế để điều khiển van bi, van bướm và cửa gió trong các khu vực nguy hiểm (Zone 1, 2, 21 và 22). Đây là phiên bản -S, được tích hợp sẵn 02 công tắc hành trình phụ (Auxiliary Switches) để giám sát trạng thái đóng/mở và truyền tín hiệu phản hồi về hệ thống điều khiển PLC/DCS hoặc BMS.
Đặc điểm nổi bật
- Bộ truyền động quay 95° (90° làm việc + 5° tiền tải).
- Mô-men xoắn lựa chọn 15 hoặc 30 Nm, có thể cài đặt trực tiếp trên thiết bị.
- Nguồn cấp đa năng 24…240 VAC/DC, tự động nhận điện áp.
- Chế độ điều khiển On/Off hoặc 3-position (Floating).
- Tích hợp 02 công tắc hành trình phụ để báo vị trí mở/đóng của van hoặc damper.
- Có 5 mức thời gian chạy (3 / 15 / 30 / 60 / 120 giây cho 90°), điều chỉnh tại hiện trường.
- Tích hợp thao tác bằng tay khi mất điện, bảo vệ quá tải 100%, tự hãm và chỉ thị vị trí cơ khí.
- Vỏ hợp kim nhôm đạt chuẩn IP66/IP67, tùy chọn lớp phủ chống nước biển (-CTS) hoặc vỏ thép không gỉ (-VAS).
Thông số kỹ thuật tiêu biểu
| Thông số | Giá trị |
|---|---|
| Kiểu truyền động | Quarter-turn actuator |
| Góc quay | 95° |
| Mô-men xoắn | 15 / 30 Nm |
| Nguồn cấp | 24…240 VAC/DC |
| Điều khiển | On/Off hoặc 3-position |
| Công tắc phụ | 2 × SPDT (Auxiliary switches) |
| Thời gian quay | 3 / 15 / 30 / 60 / 120 s/90° |
| Cấp bảo vệ | IP66/IP67 |
| Nhiệt độ môi trường | -40 đến +50 °C (tùy cấp nhiệt độ T5/T6) |
| Khối lượng | Khoảng 3,5 kg |
Ứng dụng
- Điều khiển van bi và van bướm trong khu vực chống cháy nổ.
- Điều khiển Fire Damper, Smoke Damper và hệ thống HVAC.
- Nhà máy dầu khí, hóa chất, LNG, kho nhiên liệu.
- Nhà máy điện, giàn khoan ngoài khơi, khu vực có khí và bụi dễ cháy nổ
