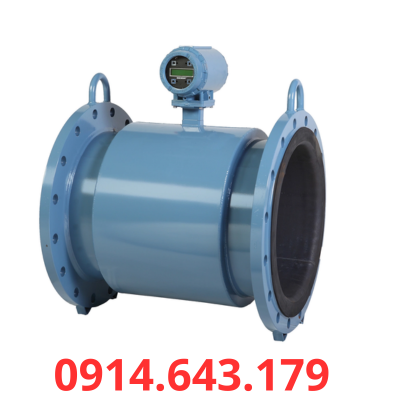

Rosemount 8750WDMR1A2FTSA020CDH – Lưu Lượng Kế Điện Từ Emerson DN50

Rosemount 8750WDMR1A2FTSA020CDH là mã cấu hình của lưu lượng kế điện từ thuộc dòng Rosemount 8750W của Emerson, được sử dụng để đo lưu lượng thể tích của chất lỏng có độ dẫn điện phù hợp trong các hệ thống công nghiệp. Thiết bị ứng dụng nguyên lý cảm ứng điện từ, phù hợp với nhiều hệ thống cấp nước, xử lý nước thải và giám sát quy trình.

Cấu hình mã sản phẩm thể hiện cảm biến kích thước danh nghĩa 2 inch (DN50), lớp lót PTFE, điện cực thép không gỉ và transmitter lắp đặt từ xa. Kết nối mặt bích được xác định theo mã đặt hàng của nhà sản xuất. Đây là giải pháp có thể xem xét cho các hệ thống cần giám sát lưu lượng nước và tích hợp dữ liệu đo vào hệ thống điều khiển tự động hóa.

1. Tổng quan về lưu lượng kế điện từ Rosemount 8750W

Rosemount 8750W là dòng lưu lượng kế điện từ của Emerson được thiết kế cho các ứng dụng tiện ích, cấp nước, xử lý nước thải và đo lưu lượng chất lỏng công nghiệp.

Thiết bị hoạt động dựa trên định luật cảm ứng điện từ Faraday. Khi chất lỏng có độ dẫn điện đi qua từ trường trong cảm biến, một điện áp cảm ứng được tạo ra giữa các điện cực. Điện áp này tỷ lệ với vận tốc trung bình của dòng chảy, cho phép hệ thống xác định lưu lượng thể tích.

Khác với lưu lượng kế cơ học sử dụng cánh quạt hoặc bánh răng, lưu lượng kế điện từ không cần bộ phận chuyển động trong dòng chất lỏng để thực hiện phép đo. Điều này giúp hạn chế các vấn đề hao mòn cơ học và hỗ trợ vận hành ổn định khi thiết bị được lựa chọn, lắp đặt đúng yêu cầu.

Model 8750WDMR1A2FTSA020CDH có kích thước danh nghĩa DN50, phù hợp để xem xét trong các tuyến ống có lưu lượng vận hành tương ứng. Thiết bị sử dụng transmitter lắp đặt từ xa, cho phép bố trí phần điện tử xử lý tín hiệu ở vị trí thuận tiện cho vận hành và bảo trì.

2. Đặc điểm nổi bật của Rosemount 8750WDMR1A2FTSA020CDH

2.1. Công nghệ đo lưu lượng điện từ

Rosemount 8750W sử dụng nguyên lý cảm ứng điện từ để đo lưu lượng thể tích của chất lỏng dẫn điện.

Phương pháp đo này không phụ thuộc vào chuyển động quay của bộ phận cơ khí. Thiết bị có thể được sử dụng trong nhiều hệ thống nước công nghiệp, nước thải và các ứng dụng quy trình khi lưu chất đáp ứng điều kiện đo của nhà sản xuất.

2.2. Kích thước danh nghĩa DN50

Mã kích thước 020 trong cấu hình Rosemount 8750W tương ứng với đường kính danh nghĩa 2 inch, tương đương DN50.

Kích thước này thường được sử dụng trong các tuyến ống cấp nước, tuần hoàn nước và vận chuyển chất lỏng công nghiệp. Tuy nhiên, việc lựa chọn cảm biến cần dựa trên lưu lượng nhỏ nhất, lưu lượng danh định, lưu lượng lớn nhất và vận tốc dòng chảy thực tế.

Không nên lựa chọn lưu lượng kế chỉ dựa vào đường kính đường ống mà bỏ qua dải lưu lượng vận hành.

2.3. Lớp lót PTFE

Ký hiệu T trong mã cấu hình biểu thị lớp lót PTFE.

PTFE có khả năng kháng hóa chất tốt trong nhiều môi trường và thường được sử dụng trong các thiết bị đo tiếp xúc trực tiếp với lưu chất. Vật liệu này có thể phù hợp với nhiều ứng dụng nước và hóa chất, nhưng cần kiểm tra giới hạn nhiệt độ, áp suất và khả năng tương thích với chất lỏng cụ thể.

2.4. Điện cực thép không gỉ

Ký hiệu S trong phần mã vật liệu điện cực của dòng Rosemount 8750W tương ứng với điện cực thép không gỉ 316L theo bảng mã cấu hình của nhà sản xuất.

Điện cực có nhiệm vụ tiếp nhận điện áp cảm ứng phát sinh khi lưu chất đi qua từ trường. Tín hiệu này được transmitter xử lý để xác định lưu lượng.

Đối với môi trường nước thải hoặc hóa chất có tính ăn mòn, cần đánh giá tính tương thích của vật liệu điện cực với thành phần và nồng độ lưu chất thực tế.

2.5. Transmitter lắp đặt từ xa

Cấu hình transmitter từ xa cho phép bố trí bộ điện tử xử lý tín hiệu tách biệt với cảm biến.

Giải pháp này hữu ích khi vị trí lắp cảm biến không thuận tiện cho việc đọc thông số, cấu hình hoặc bảo trì thiết bị. Khi triển khai, cần sử dụng cáp kết nối đúng yêu cầu của Emerson về loại cáp, chiều dài, cách đi dây và chống nhiễu.

2.6. Kết nối mặt bích công nghiệp

Mã sản phẩm thể hiện cấu hình mặt bích kiểu slip-on, raised-face bằng thép carbon. Phần mã cấp mặt bích cần được đối chiếu với bảng mã đặt hàng chính thức để xác nhận chính xác tiêu chuẩn và cấp áp suất.

Khi lắp đặt, cần kiểm tra tiêu chuẩn mặt bích của đường ống, kích thước bu lông, gioăng làm kín và giới hạn áp suất vận hành của toàn bộ cụm thiết bị.

3. Bảng thông số kỹ thuật Rosemount 8750WDMR1A2FTSA020CDH

Thông số	Giá trị
Thương hiệu	Rosemount – Emerson
Dòng sản phẩm	Rosemount 8750W
Mã sản phẩm	8750WDMR1A2FTSA020CDH
Loại thiết bị	Lưu lượng kế điện từ
Nguyên lý đo	Cảm ứng điện từ Faraday
Kích thước danh nghĩa	2 inch (DN50)
Mã kích thước	020
Phương án lắp transmitter	Từ xa
Lớp lót cảm biến	PTFE
Vật liệu điện cực	Thép không gỉ 316L theo bảng mã dòng sản phẩm
Kiểu mặt bích	Slip-on, raised-face
Vật liệu mặt bích	Thép carbon theo mã C
Tiêu chuẩn và cấp mặt bích	Cần xác nhận theo mã đầy đủ và tài liệu đặt hàng
Nguồn cấp transmitter	Cần xác nhận theo cấu hình điện tử
Tín hiệu đầu ra	Cần xác nhận theo cấu hình đặt hàng
Cấp bảo vệ	Phụ thuộc cấu hình và phương án lắp đặt
Ứng dụng chính	Nước, nước thải và chất lỏng dẫn điện phù hợp

Lưu ý kỹ thuật: Bảng trên phân biệt các thông tin nhận diện dòng sản phẩm với những thông số cần xác minh. Không nên công bố điện áp cấp, tín hiệu đầu ra, cấp bảo vệ hoặc chứng nhận khu vực nguy hiểm nếu chưa có datasheet hoặc xác nhận đặt hàng đúng mã.

4. Ứng dụng của lưu lượng kế điện từ Rosemount 8750W DN50

4.1. Hệ thống cấp nước công nghiệp

Rosemount 8750W có thể được sử dụng để giám sát lưu lượng trong các tuyến cấp nước, phân phối nước và tuần hoàn nước của nhà máy.

Dữ liệu lưu lượng hỗ trợ theo dõi mức tiêu thụ, kiểm soát quá trình và quản lý vận hành hệ thống.

4.2. Hệ thống xử lý nước thải

Trong các nhà máy xử lý nước thải, thiết bị có thể được xem xét để đo lưu lượng tại các tuyến thu gom, bơm chuyển hoặc công đoạn xử lý.

Việc lựa chọn lớp lót và vật liệu điện cực cần dựa trên thành phần nước thải, nhiệt độ và các yếu tố gây ăn mòn.

4.3. Hệ thống điều khiển tự động hóa

Khi được trang bị transmitter với đầu ra tương thích, Rosemount 8750W có thể cung cấp dữ liệu cho PLC, DCS hoặc hệ thống SCADA.

Dữ liệu đo có thể được sử dụng để hiển thị lưu lượng, giám sát quá trình và hỗ trợ điều khiển thiết bị trong dây chuyền sản xuất.

4.4. Hệ thống giám sát lưu lượng chất lỏng

Thiết bị có thể được ứng dụng trong các quy trình công nghiệp sử dụng chất lỏng dẫn điện, với điều kiện lưu lượng, áp suất, nhiệt độ và vật liệu tiếp xúc nằm trong giới hạn được nhà sản xuất cho phép.

5. Lợi ích khi sử dụng Rosemount 8750W

• Đo lưu lượng thể tích: Phù hợp với các hệ thống cần theo dõi lưu lượng chất lỏng dẫn điện.
• Không có bộ phận chuyển động trong dòng chảy: Hạn chế các vấn đề hao mòn cơ học của cơ cấu đo dạng quay.
• Lớp lót PTFE: Hỗ trợ khả năng tương thích với nhiều loại lưu chất khi điều kiện sử dụng phù hợp.
• Vật liệu điện cực thép không gỉ: Đáp ứng nhiều ứng dụng công nghiệp sau khi kiểm tra khả năng tương thích hóa học.
• Transmitter lắp đặt từ xa: Tạo sự linh hoạt trong bố trí thiết bị và tiếp cận khi bảo trì.
• Khả năng tích hợp tự động hóa: Có thể truyền dữ liệu đến hệ thống điều khiển thông qua giao diện được hỗ trợ.

Hiệu quả đo thực tế phụ thuộc vào việc định cỡ cảm biến, lựa chọn vật liệu, điều kiện dòng chảy và chất lượng lắp đặt.

6. Lưu ý khi lựa chọn và lắp đặt Rosemount 8750W DN50

Trước khi mua hoặc thay thế thiết bị, cần kiểm tra các yếu tố sau:

• Độ dẫn điện của lưu chất: Lưu lượng kế điện từ chỉ phù hợp khi chất lỏng đáp ứng yêu cầu độ dẫn điện tối thiểu.
• Dải lưu lượng: Xác định lưu lượng nhỏ nhất, danh định và lớn nhất để lựa chọn kích thước cảm biến.
• Áp suất và nhiệt độ: Kiểm tra giới hạn của cảm biến, lớp lót PTFE và kết nối mặt bích.
• Tiêu chuẩn mặt bích: Xác nhận kích thước, tiêu chuẩn, cấp áp suất và vật liệu mặt bích trước khi lắp đặt.
• Vị trí transmitter: Bố trí thiết bị tại nơi thuận tiện cho vận hành, đồng thời bảo đảm điều kiện môi trường cho phép.
• Cáp kết nối: Sử dụng đúng loại cáp và phương án đấu nối theo tài liệu Emerson.
• Nối đất: Thực hiện đúng hướng dẫn nối đất và liên kết điện cho loại đường ống đang sử dụng.
• Tín hiệu đầu ra: Xác nhận giao diện điện tử tương thích với PLC, DCS hoặc hệ thống giám sát.
• Hiệu chuẩn và bảo trì: Thực hiện theo hướng dẫn kỹ thuật của nhà sản xuất.

7. Câu hỏi thường gặp về Rosemount 8750WDMR1A2FTSA020CDH (FAQ – AEO)

Rosemount 8750WDMR1A2FTSA020CDH là thiết bị gì?

Đây là mã cấu hình của lưu lượng kế điện từ Rosemount 8750W do Emerson sản xuất, dùng để đo lưu lượng thể tích của chất lỏng có độ dẫn điện phù hợp.

Rosemount 8750WDMR1A2FTSA020CDH có kích thước bao nhiêu?

Mã kích thước 020 tương ứng với đường kính danh nghĩa 2 inch, tương đương DN50.

Rosemount 8750W hoạt động theo nguyên lý nào?

Thiết bị sử dụng nguyên lý cảm ứng điện từ Faraday. Điện áp cảm ứng giữa các điện cực tỷ lệ với vận tốc của chất lỏng dẫn điện đi qua từ trường, từ đó hệ thống xác định lưu lượng thể tích.

Lớp lót của Rosemount 8750W mã này là gì?

Ký hiệu T trong mã cấu hình biểu thị lớp lót PTFE. Vật liệu này có khả năng kháng hóa chất tốt trong nhiều môi trường, nhưng cần kiểm tra giới hạn nhiệt độ, áp suất và tính tương thích với lưu chất.

Rosemount 8750W sử dụng điện cực bằng vật liệu gì?

Ký hiệu S tương ứng với điện cực thép không gỉ 316L theo bảng mã của dòng sản phẩm. Cần đối chiếu hồ sơ đặt hàng nếu ứng dụng yêu cầu vật liệu đặc biệt.

Rosemount 8750W DN50 có đo được nước thải không?

Có thể sử dụng trong các ứng dụng đo nước thải nếu độ dẫn điện của lưu chất đáp ứng yêu cầu và vật liệu điện cực, lớp lót phù hợp với thành phần nước thải thực tế.

Rosemount 8750W có kết nối với PLC được không?

Có thể tích hợp với PLC nếu transmitter được cấu hình đầu ra tương thích. Cần kiểm tra loại tín hiệu, sơ đồ đấu dây và yêu cầu nguồn cấp của thiết bị.

Transmitter lắp đặt từ xa có ưu điểm gì?

Transmitter lắp đặt từ xa cho phép đặt bộ điện tử xử lý tín hiệu ở vị trí thuận tiện hơn cho vận hành và bảo trì. Cấu hình này cần cáp kết nối cảm biến phù hợp với yêu cầu của nhà sản xuất.

Lưu lượng kế điện từ có đo được dầu hoặc khí không?

Lưu lượng kế điện từ thông thường không phù hợp để đo khí và các loại dầu không có độ dẫn điện đáp ứng yêu cầu. Cần xác định đặc tính của lưu chất trước khi lựa chọn công nghệ đo.

Cần kiểm tra gì trước khi mua Rosemount 8750WDMR1A2FTSA020CDH?

Cần xác nhận mã đặt hàng, kích thước DN50, lớp lót PTFE, vật liệu điện cực, kết nối mặt bích, nguồn cấp, tín hiệu đầu ra và các chứng nhận cần thiết cho vị trí lắp đặt.

8. Liên hệ tư vấn và báo giá Rosemount 8750WDMR1A2FTSA020CDH

Rosemount 8750W là dòng lưu lượng kế điện từ phù hợp để xem xét cho các ứng dụng đo nước, nước thải và chất lỏng dẫn điện trong công nghiệp. Với cấu hình DN50 và transmitter lắp đặt từ xa, model 8750WDMR1A2FTSA020CDH có thể được lựa chọn theo yêu cầu lưu lượng và điều kiện lắp đặt thực tế.

Để xác nhận đúng cấu hình trước khi mua, doanh nghiệp nên cung cấp thông tin về loại lưu chất, dải lưu lượng, nhiệt độ, áp suất, chuẩn mặt bích và yêu cầu tín hiệu đầu ra.
