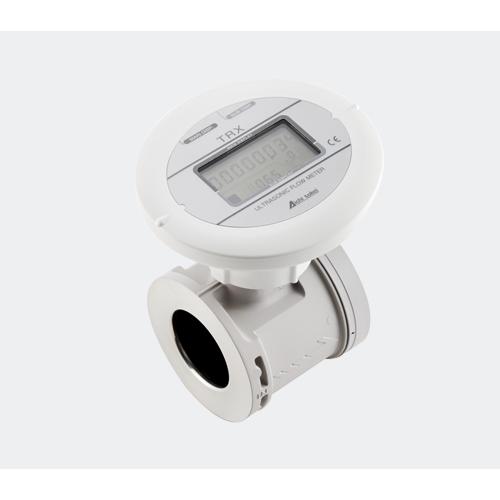

Model

Thông số nguồn điện bên ngoài (external power)

TRX40D-C/5P

TRX50D-C/5P

TRX65D-C/5P

TRX80D-C/5P

Thông số pin tích hợp (Built-in battery)

TRX40B-C/5P

TRX50B-C/5P

TRX65B-C/5P

TRX80B-C/5P

Đường kính (đường kính định mức)

40A

50A

65A

80A

Bộ nguồn

Thông số nguồn điện bên ngoài (external power)

24 VDC ± 10%; năng lượng tiêu thụ: 1.1 W hoặc ít hơn

Thông số pin tích hợp (Built-in battery)

Pin Lithium tuổi thọ pin khoảng 10 năm (dưới nhiệt độ môi trường 20 ° C)

Loại khí đo

Loại khí (chủ yếu là khí trong nhà máy) hoặc nitơ * Vui lòng chọn khi đặt hàng

Nhiệt độ và độ ẩm

– 10 to 60°C and 90% RH or less

Áp suất vận hành

Less than 0 to 1 MPa (Gauge pressure)

Phạm vi lưu lượng dòng chảy (lưu lượng thực tế)

±1.3～80m3/h

±2.5～150m3/h

±4～240m3/h

±5～300m3/h

Độ chính xác phép đo dòng chảy

±2%RS

±8～80m3/h

±15～150m3/h

±24～240m3/h

±30～300m3/h

±5%RS

±1.3～8m3/h

±2.5～15m3/h

±4～24m3/h

±5～30m3/h

Low flow rate cut-off

±0.2m3/h

±0.4m3/h

±0.5m3/h

±0.8m3/h

Độ chính xác của chuyển đổi bình thường

± 2.5% (at 500 kPa and 25°C)

Màn hình (bấm nút công tắc)

Model

LCD 7 segments (màn hình hiển thị thông số và cảnh báo)

Màn hình chính *2

[Chế độ hiển thị lưu lượng chuyển tiếp]

Tốc độ dòng chảy tích lũy: 00000000.0 (Nm3/h) in 9 digits

Tốc độ dòng chảy hành trình: 0000000.0 (Nm3/h) in 8 digits

Tốc độ dòng chảy tức thời: 00000.00 (NL/min) in 7 digits

[Chế độ hiển thị dòng chảy chuyển tiếp và đảo ngược]

Tốc độ dòng chảy tích lũy: 00000000.0 (Nm3/h) in 9 digits

Tốc độ dòng chảy hành trình: -0000000.0 (Nm3/h) in 8 digits

Tốc độ dòng chảy tức thời: 00000.00 (NL/min) in 7 digits

Màn hình phụ

Tốc độ dòng chảy tức thời: 000.00 (Nm 3/h, less than 200 Nm3/h) in 5 digits 0000.0 (Nm 3/h, 200 Nm3/h or more and less than 2000 Nm3/h) in 4 and 1/2 digits 00000 (Nm 3/h, 2000 Nm3/h or more) in 5 digits [200 A × 10]

Áp suất: 0000.0 kPa in 5 digits

Nhiệt độ: 00.0°C in 3 digits

Đầu ra

Current output

4 to 20 mA (± 0.5% FS); Điện trở tải: 400 Ω or less;

Upper output current: 22 mA

Chọn đầu ra từ tốc độ dòng chảy tức thời, áp suất và nhiệt độ bằng cách nhấn nút. Nguồn cấp (24 VDC ± 10%) là cần thiết nếu khách hàng sử dụng đồng hồ loại tích hợp pin. *1

Dải đầu ra (4 to 20 mA): Tốc độ dòng chảy tức thời 0 to ☐☐☐☐ Nm3/h (Chế độ hiển thị lưu lượng chuyển tiếp) – ☐☐☐☐ to ☐☐☐☐ Nm3/h (Chế độ hiển thị dòng chảy thuận nghịch) ☐☐☐☐ là các giá trị được thiết lập trên nút

Áp suất: 0 to 1000 kPa

Nhiệt độ: -10 to 60°C

Contact output

Hai hệ thống đầu ra có rãnh hở

Tải tối đa: 24 VDC, 10 mA; Tần số tối đa: 10 Hz; chế độ vận hành: 35% to 65%

Đầu ra 1: Unit pulse (Forward flow)

Đầu ra 2: Unit pulse (Reverse flow)

Cảnh báo giới hạn tốc độ dòng chảy trên và dưới; chọn đầu ra bức điện

Pulse output units: 100 NL/P or 1000 NL/P

Phương thức kết nối

Wafers (Fixed by JIS 10 K flanges)

Hướng lắp đặt

Hướng nằm ngang (LCD display to be placed upward), hoặc hướng dọc

Vật liệu tiếp xúc trực tiếp với khí gas

Hợp kim nhôm, PPS, cao su fluorosilicone, ect.

Khối lượng

Thông số nguồn điện bên ngoài (external power)

1.0kg

1.2kg

1.4kg

1.7kg

Thông số pin tích hợp (Built-in battery)

1.1kg

1.3kg

1.6kg

1.8kg

Vị trí lắp đặt

Trong nhà hoặc ngoài trời (The safety class IP64 qualified)

Nhiệt độ bảo quản

-20 to 70°C; No condensing

Chứng chỉ- quy định tuân thủ

CE marking compliant (EN 61000- 6-2:2005 and EN 61000- 6-4: 2007)

Conversion conditions

40A

50A

65A

80A

Temperature (°C)

Gauge pressure (MPa)

Minimum

Maximum

Minimum

Maximum

Minimum

Maximum

Minimum

Maximum

Actual flow rate (m3/h)

1.3

80

2.5

150

4

240

5

300

20

0.7(Nm3/h)

9.6

590

18

1100

30

1770

37

2210

30

0.5(Nm3/h)

7.0

430

13

800

21

1280

27

1600

0.7(Nm3/h)

9.3

570

18

1070

29

1710

36

2140

Model

Thông số nguồn điện bên ngoài (external power)

TRZ100D-C/4P

TRZ150D-C/4P

TRZ200D-C/4P

Thông số pin tích hợp (Built-in battery)

TRZ100-C/4P

TRZ150-C/4P

TRZ200-C/4P

Đường kính (đường kính định mức)

100A

150A

200A

Bộ nguồn

Thông số nguồn điện bên ngoài (external power)

32-18. 24 VDC ± 10%; năng lượng tiêu thụ: 1.1 W hoặc ít hơn

Thông số pin tích hợp (Built-in battery)

Pin Lithium tuổi thọ pin khoảng 10 năm (dưới nhiệt độ môi trường 20 ° C)

Loại khí đo

Loại khí (chủ yếu khí trong nhà máy)

Nhiệt độ và độ ẩm

– 10 to 60°C, 90% RH or less

Áp suất vận hành

Less than 0 to 1 MPa (Gauge pressure)

Phạm vi lưu lượng dòng chảy (lưu lượng thực tế)

±10～500m3/h

±24～1200m3/h

±40～2000m3/h

Độ chính xác phép đo dòng chảy

±2%RS

±50～500m3/h

±120～1200m3/h

±200～2000m3/h

±5%RS

±10～50m3/h

±24～120m3/h

±40～200m3/h

Low flow rate cut-off

±5.0m3/h

±9.0m3/h

Độ chính xác của chuyển đổi bình thường

Màn hình (bấm nút công tắc)

Model

LCD 7 segments (with unit and alarm displays)

Màn hình chính *2

[Chế độ hiển thị lưu lượng chuyển tiếp]

Tốc độ dòng chảy tích lũy: 0000000000 (Nm3/h) in 10 digits

Tốc độ dòng chảy hành trình: 000000000 (Nm3/h) in 9 digits

Tốc độ dòng chảy tức thời: 0000000 (NL/min) in 7 digits [200A: × 10]

[Chế độ hiển thị lưu lượng chuyển tiếp]

Tốc độ dòng chảy tích lũy: 0000000000 (Nm3/h) in 10 digits

Tốc độ dòng chảy hành trình: -000000000 (Nm3/h) in 9 digits

Tốc độ dòng chảy tức thời: 0000000 (NL/min) in 7 digits [200A: × 10]

Màn hình phụ

Tốc độ dòng chảy tức thời: 000.00 (Nm3/h, less than 200 Nm3/h) in 5 digits 0000.0 (Nm3/h, 200 Nm3/h or more and less than 2000 Nm3/h) in 4 and 1/2 digits 00000 (Nm3/h, 2000 Nm3/h or more) in 5 digits [200 A × 10]

Áp suất: 0000.0 kPa in 5 digits

Nhiệt độ: 00.0°C in 3 digits

Đầu ra

Current output

4 to 20 mA (± 0.5% FS),

Điện trở tải 400 Ω or less, Upper output current 22 mA

Chọn đầu ra từ tốc độ dòng chảy tức thời, áp suất và nhiệt độ bằng cách nhấn nút. Nguồn cấp (24 VDC ± 10%) là cần thiết nếu khách hàng sử dụng đồng hồ loại tích hợp pin. *1

Dải đầu ra (4 to 20 mA): Tốc độ dòng chảy tức thời 0 to ☐☐☐☐ Nm3/h (Chế độ hiển thị lưu lượng chuyển tiếp) – ☐☐☐☐ to ☐☐☐☐ Nm3/h (Chế độ hiển thị dòng chảy thuận nghịch) ☐☐☐☐ là các giá trị được thiết lập trên nút

Áp suất: 0 to 1000 kPa

Nhiệt độ: -10 to 60°C

Contact output

Hệ thống đầu ra hai rãnh hở

Tải tối đa: 24 VDC, 10 mA Tần số tối đa: 10 Hz Duty: 35% to 65%

Đầu ra 1: Unit pulse (Forward flow)

Đầu ra 2: Unit pulse (Reverse flow)

Cảnh báo giới hạn tốc độ dòng chảy trên và dưới; chọn đầu ra bức điện

Đơn vị đầu ra xung: 1 Nm3/P or 10 Nm3/P

Phương thức kết nối

JIS 10K flange

Hướng lắp đặt

Hướng nằm ngang (LCD display to be placed upward), hoặc dọc

Vật liệu tiếp xúc trực tiếp với khí gas

Hợp kim thép không gỉ, PPS, cao su fluorosilicone, etc.

Khối lượng

Thông số nguồn điện bên ngoài (external power)

10.3kg

18.3kg

24.4kg

Thông số pin tích hợp (Built-in battery)

10.5kg

18.5kg

24.6kg

Vị trí lắp đặt

Trong nhà và ngoài trời (Đạt tiêu chuẩn cấp an toàn IP64)

Nhiệt độ bảo quản

-20 to 70°C, No condensing

Chứng chỉ- quy định tuân thủ

CE marking compliant (EN 61000- 6-2:2005 and EN 61000- 6-4: 2007)

Conversion conditions

100A

150A

200A

Temperature (°C)

Gauge pressure (MPa)

Minimum

Maximum

Minimum

Maximum

Minimum

Maximum

Actual flow rate (m3/h)

10

500

24

1200

40

2000

20

0.7(Nm3/h)

74

3680

180

8840

290

14700

30

0.5(Nm3/h)

53

2670

130

5420

210

10700

0.7(Nm3/h)

71

3550

170

8550

290

14250
