TKM-50-P – Đồng hồ đo lưu lượng ICON Truflo TKM-50-P – Đại lý ICON PROCESS CONTROL Việt Nam

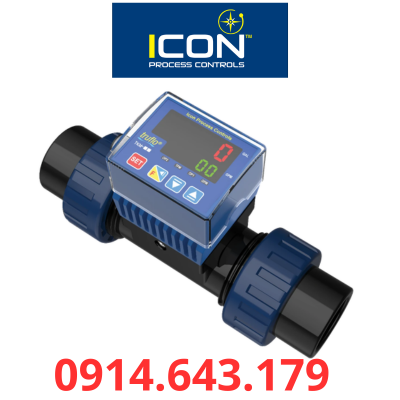

Đồng hồ đo lưu lượng ICON Truflo TKM-50-P là thiết bị đo lưu lượng chất lỏng dạng cánh quạt, được sản xuất bởi ICON Process Controls, sử dụng công nghệ đo paddle wheel để giám sát lưu lượng dòng chảy trong đường ống. Sản phẩm được trang bị thân PVC, màn hình LED hiển thị lưu lượng tức thời và tổng lưu lượng, cùng các ngõ ra tín hiệu phục vụ hệ thống giám sát và điều khiển công nghiệp.

Với kích thước kết nối 2 inch, đồng hồ đo lưu lượng TKM-50-P phù hợp để xem xét trong các hệ thống xử lý nước, lọc chất lỏng, phân phối hóa chất và các quy trình công nghiệp sử dụng chất lỏng tương thích với vật liệu thiết bị. Khả năng cung cấp tín hiệu analog 4–20 mA và tín hiệu xung giúp thiết bị đáp ứng nhu cầu theo dõi lưu lượng tại chỗ cũng như truyền dữ liệu đến hệ thống điều khiển.

1. Tổng quan về đồng hồ đo lưu lượng ICON TKM-50-P

ICON Truflo TKM-50-P thuộc dòng đồng hồ đo lưu lượng dạng cánh quạt TKM, được thiết kế để đo và hiển thị lưu lượng chất lỏng chảy qua đường ống. Thiết bị kết hợp bộ phận cảm biến lưu lượng, màn hình hiển thị và các ngõ ra tín hiệu trong một cấu hình tích hợp.

Nhờ thiết kế thân PVC và kết nối dạng socket, TKM-50-P là lựa chọn đáng cân nhắc cho các hệ thống đường ống nhựa công nghiệp. Tuy nhiên, việc lựa chọn thiết bị cần dựa trên lưu lượng thực tế, đặc tính hóa học của môi chất, áp suất, nhiệt độ và điều kiện lắp đặt.

Thông tin sản phẩm

• Tên sản phẩm: Đồng hồ đo lưu lượng chất lỏng
• Model: TKM-50-P
• Thương hiệu: ICON Process Controls
• Dòng sản phẩm: Truflo TKM
• Nguyên lý đo: Cánh quạt (Paddle Wheel)
• Kích thước kết nối: 2 inch
• Vật liệu thân: PVC
• Kiểu kết nối: Socket, Schedule 80
• Màn hình: LED
• Tín hiệu đầu ra: Analog 4–20 mA và tín hiệu xung
• Nguồn cấp: 9–30 VDC theo tài liệu thông số sản phẩm

2. Đặc điểm nổi bật của đồng hồ đo lưu lượng TKM-50-P

2.1. Công nghệ đo lưu lượng dạng cánh quạt

TKM-50-P sử dụng nguyên lý đo lưu lượng bằng cánh quạt đặt trong dòng chảy. Khi chất lỏng đi qua thiết bị, cánh quạt quay theo dòng chảy và tạo tín hiệu để xác định lưu lượng.

Công nghệ này được sử dụng trong các hệ thống cần giám sát dòng chất lỏng qua đường ống, đặc biệt là các ứng dụng công nghiệp có yêu cầu theo dõi lưu lượng liên tục.

2.2. Màn hình LED hiển thị lưu lượng

Thiết bị được trang bị màn hình LED hỗ trợ quan sát thông tin vận hành trực tiếp tại vị trí lắp đặt. Theo thông tin của dòng sản phẩm TKM, màn hình có thể hiển thị lưu lượng tức thời và tổng lưu lượng.

Chức năng này giúp người vận hành theo dõi tình trạng dòng chảy, kiểm tra hoạt động của hệ thống và hỗ trợ quản lý lượng chất lỏng đi qua đường ống.

2.3. Hỗ trợ tín hiệu analog 4–20 mA và tín hiệu xung

Một ưu điểm đáng chú ý của TKM-50-P là khả năng cung cấp tín hiệu 4–20 mA và tín hiệu xung theo cấu hình sản phẩm.

• Tín hiệu 4–20 mA: Phù hợp để truyền thông tin lưu lượng đến PLC, bộ điều khiển hoặc hệ thống giám sát có ngõ vào tương thích.
• Tín hiệu xung: Có thể được sử dụng để ghi nhận lưu lượng hoặc tổng lượng chất lỏng thông qua thiết bị tiếp nhận tín hiệu phù hợp.

Cần kiểm tra sơ đồ đấu dây và cấu hình ngõ ra trong tài liệu hướng dẫn trước khi tích hợp vào hệ thống tự động hóa.

2.4. Thân PVC và kết nối đường ống 2 inch

Thân thiết bị được làm từ PVC, sử dụng kiểu kết nối socket theo cấu hình Schedule 80. Thiết kế này phù hợp để xem xét trong các hệ thống đường ống nhựa công nghiệp.

Vật liệu PVC có khả năng chống ăn mòn đối với nhiều loại môi chất, nhưng không tương thích với tất cả hóa chất. Người dùng cần đối chiếu bảng tương thích hóa chất, nhiệt độ và áp suất vận hành trước khi lựa chọn.

2.5. Độ lặp lại và độ chính xác của phép đo

Một số tài liệu thương mại về TKM-50-P công bố độ chính xác hoặc khả năng lặp lại ở mức ±0,5%. Khi sử dụng thông số này trong hồ sơ kỹ thuật hoặc thiết kế hệ thống, cần xác minh điều kiện đo, phạm vi lưu lượng và định nghĩa độ chính xác trong datasheet chính thức của nhà sản xuất.

3. Bảng thông số kỹ thuật đồng hồ ICON Truflo TKM-50-P

Thông số	Giá trị
Model	TKM-50-P
Thương hiệu	ICON Process Controls
Dòng sản phẩm	Truflo TKM
Nguyên lý đo	Paddle Wheel
Môi chất	Chất lỏng
Kích thước đường ống	2 inch
Vật liệu thân	PVC
Kiểu kết nối	Socket, Schedule 80
Vật liệu gioăng	FPM/FKM (Viton) theo cấu hình được công bố
Dải vận tốc dòng chảy	Khoảng 0,3–10 m/s
Dải lưu lượng tham khảo	Khoảng 10,5–357 GPM
Màn hình hiển thị	LED
Thông tin hiển thị	Lưu lượng tức thời và tổng lưu lượng
Tín hiệu đầu ra	4–20 mA và xung
Nguồn cấp	9–30 VDC
Nhiệt độ làm việc tham khảo	0–60°C
Độ chính xác/độ lặp lại công bố	Khoảng ±0,5%; cần xác nhận theo datasheet

Lưu ý: Các thông số trên được tổng hợp từ tài liệu sản phẩm và nguồn phân phối. Dải lưu lượng, áp suất tối đa, nhiệt độ cho phép và độ chính xác cần được đối chiếu với datasheet chính hãng tương ứng với cấu hình thực tế trước khi thiết kế hoặc đặt hàng.

4. Ứng dụng của đồng hồ đo lưu lượng TKM-50-P

4.1. Hệ thống xử lý nước và nước thải

TKM-50-P có thể được xem xét cho các đường ống nước và những công đoạn xử lý sử dụng chất lỏng tương thích với PVC và gioăng làm kín. Thiết bị hỗ trợ theo dõi lưu lượng để phục vụ kiểm soát vận hành và đánh giá tình trạng dòng chảy.

4.2. Hệ thống lọc chất lỏng

Trong các hệ thống lọc công nghiệp, việc giám sát lưu lượng giúp người vận hành theo dõi lượng chất lỏng đi qua thiết bị lọc, kiểm tra điều kiện vận hành và phát hiện những thay đổi bất thường của quá trình.

4.3. Hệ thống phân phối hóa chất

Thiết bị có thể được xem xét trong các hệ thống phân phối hóa chất công nghiệp nếu môi chất tương thích với vật liệu PVC, FKM và các bộ phận tiếp xúc chất lỏng. Cần kiểm tra khả năng chịu hóa chất cụ thể trước khi sử dụng.

4.4. Hệ thống pha trộn và xử lý chất lỏng

Tín hiệu lưu lượng có thể được sử dụng làm dữ liệu đầu vào cho hệ thống giám sát hoặc điều khiển, hỗ trợ theo dõi lượng chất lỏng đi qua từng công đoạn.

4.5. Hệ thống tự động hóa công nghiệp

Nhờ các ngõ ra tín hiệu, TKM-50-P có thể được tích hợp vào hệ thống PLC hoặc bộ điều khiển tương thích để theo dõi lưu lượng và phục vụ các chức năng quản lý quy trình.

5. Lợi ích khi sử dụng đồng hồ đo lưu lượng TKM-50-P

Theo dõi lưu lượng trực quan: Màn hình LED hỗ trợ quan sát thông tin đo tại vị trí lắp đặt.

Hỗ trợ giám sát từ xa: Tín hiệu 4–20 mA và xung giúp truyền dữ liệu đến thiết bị tiếp nhận phù hợp.

Phù hợp với hệ thống đường ống nhựa: Thân PVC và kết nối socket 2 inch thuận tiện cho những hệ thống có cấu hình đường ống tương ứng.

Hỗ trợ quản lý lượng chất lỏng: Chức năng tổng lưu lượng giúp theo dõi lượng chất lỏng đi qua trong quá trình vận hành.

Ứng dụng linh hoạt: Có thể được xem xét trong các hệ thống nước, lọc chất lỏng và phân phối hóa chất khi đáp ứng đầy đủ điều kiện tương thích.

6. Lưu ý khi lựa chọn và lắp đặt TKM-50-P

Để thiết bị hoạt động phù hợp với yêu cầu thực tế, cần lưu ý:

1. Kiểm tra lưu lượng nhỏ nhất, lưu lượng vận hành bình thường và lưu lượng lớn nhất của hệ thống.
2. Xác nhận đường kính, tiêu chuẩn ống và kiểu kết nối tương thích với thiết bị.
3. Kiểm tra khả năng tương thích của PVC và gioăng FKM với chất lỏng sử dụng.
4. Đối chiếu áp suất và nhiệt độ vận hành với giới hạn của nhà sản xuất.
5. Xác nhận nguồn cấp DC, loại tín hiệu đầu ra và sơ đồ đấu dây.
6. Tuân thủ hướng dẫn lắp đặt, yêu cầu về hướng dòng chảy và điều kiện đường ống của nhà sản xuất.
7. Kiểm tra điều kiện dòng chảy và yêu cầu đoạn ống thẳng nếu được quy định trong tài liệu hướng dẫn.

Nếu hệ thống yêu cầu đo lưu lượng với độ chính xác cao hoặc sử dụng chất lỏng có tính chất đặc biệt, nên trao đổi với bộ phận kỹ thuật trước khi chốt cấu hình.

7. Câu hỏi thường gặp về đồng hồ đo lưu lượng ICON TKM-50-P

TKM-50-P là đồng hồ đo lưu lượng gì?

TKM-50-P là đồng hồ đo lưu lượng chất lỏng dạng cánh quạt thuộc dòng Truflo TKM của ICON Process Controls. Thiết bị sử dụng cánh quạt để xác định lưu lượng dòng chảy trong đường ống và cung cấp tín hiệu phục vụ giám sát.

Đồng hồ đo lưu lượng TKM-50-P sử dụng cho đường ống kích thước bao nhiêu?

TKM-50-P được cấu hình cho đường ống kích thước danh nghĩa 2 inch, sử dụng kết nối socket Schedule 80. Cần kiểm tra tiêu chuẩn ống và kích thước lắp đặt thực tế trước khi mua.

TKM-50-P có tín hiệu đầu ra 4–20 mA không?

Có. Theo thông tin công bố của sản phẩm, TKM-50-P hỗ trợ tín hiệu analog 4–20 mA và tín hiệu xung. Cần kiểm tra sơ đồ đấu dây và cấu hình ngõ ra để bảo đảm tương thích với bộ điều khiển.

Đồng hồ TKM-50-P có màn hình hiển thị không?

Có. Thiết bị được trang bị màn hình LED để hiển thị thông tin lưu lượng. Dòng TKM hỗ trợ hiển thị lưu lượng tức thời và tổng lưu lượng theo cấu hình sản phẩm.

Dải lưu lượng của đồng hồ TKM-50-P là bao nhiêu?

Tài liệu sản phẩm được công bố cho TKM-50-P nêu dải lưu lượng tham khảo khoảng 10,5–357 GPM, tương đương khoảng 2,4–81,1 m³/h. Dải đo phù hợp cần được xác nhận theo điều kiện dòng chảy và datasheet của nhà sản xuất.

TKM-50-P có thể sử dụng để đo hóa chất không?

Thiết bị có thể được xem xét cho một số ứng dụng hóa chất nhờ thân PVC và gioăng FKM. Tuy nhiên, khả năng sử dụng phụ thuộc vào loại hóa chất, nồng độ, nhiệt độ và áp suất. Không nên lựa chọn thiết bị nếu chưa xác nhận tính tương thích vật liệu.

Đồng hồ TKM-50-P sử dụng nguồn điện bao nhiêu?

Thông tin kỹ thuật sản phẩm công bố dải nguồn cấp 9–30 VDC. Khi lắp đặt, cần kiểm tra tài liệu hướng dẫn và yêu cầu đấu nối của đúng phiên bản thiết bị.

Đồng hồ đo lưu lượng TKM-50-P có kết nối được với PLC không?

Có thể tích hợp với PLC nếu ngõ vào của PLC tương thích với tín hiệu đầu ra của thiết bị. Cần kiểm tra loại tín hiệu, sơ đồ đấu dây và cách cấu hình tín hiệu trước khi đưa vào vận hành.

Cần lưu ý gì khi mua đồng hồ đo lưu lượng TKM-50-P?

Cần xác nhận model, kích thước đường ống, dải lưu lượng, vật liệu tiếp xúc chất lỏng, áp suất, nhiệt độ, nguồn cấp và tín hiệu đầu ra. Đồng thời, nên yêu cầu datasheet và tài liệu lắp đặt để bảo đảm thiết bị phù hợp với hệ thống.

8. Mua đồng hồ đo lưu lượng ICON Truflo TKM-50-P

Nếu doanh nghiệp đang tìm kiếm đồng hồ đo lưu lượng ICON Truflo TKM-50-P, hãy chuẩn bị thông tin về môi chất, dải lưu lượng, kích thước đường ống và yêu cầu tín hiệu để được tư vấn cấu hình phù hợp.

Việc lựa chọn đúng đồng hồ đo lưu lượng giúp nâng cao khả năng giám sát quá trình, hỗ trợ kiểm soát lượng chất lỏng và thuận tiện hơn khi tích hợp vào hệ thống tự động hóa.
